Présentation et description technique de l'AP420

Présentation générale du lecteur AP420, ses fonctionnalités et ses usages types en sonorisation publique et musique d’ambiance.

L'AP420 est le lecteur audio le plus avancé conçu par Waves System. Ce lecteur peut diffuser des titres musicaux, des playlists, des webradios et des messages. Les médias peuvent être stockés sur une clé USB, une carte micro SD / SDHC / SDXC ou une mémoire flash interne (4 Go disponibles). L'utilisateur peut facilement importer ses médias dans la bibliothèque interne et programmer plusieurs couches audio dans un calendrier. Votre lecteur AP420 est idéal pour les installations de sonorisation publique, la musique d'ambiance dans les magasins, les aéroports et les parcs à thème.

Description du lecteur

Face avant du lecteur AP420

LED rouge NL Player Activity  : cette LED indique l'activité du lecteur. Elle clignote rapidement en lecture. Elle clignote lentement au démarrage dans la phase de boot. Sinon elle est rouge fixe.

LED orange NA Network Activity : cette LED indique l'activité réseau. Elle clignote en cas de trafic réseau, sinon elle est éteinte.

LED verte NL  Network Link  : cette LED indique la présence de réseau. Elle est allumée si le lecteur est connecté au réseau, sinon elle est éteinte.

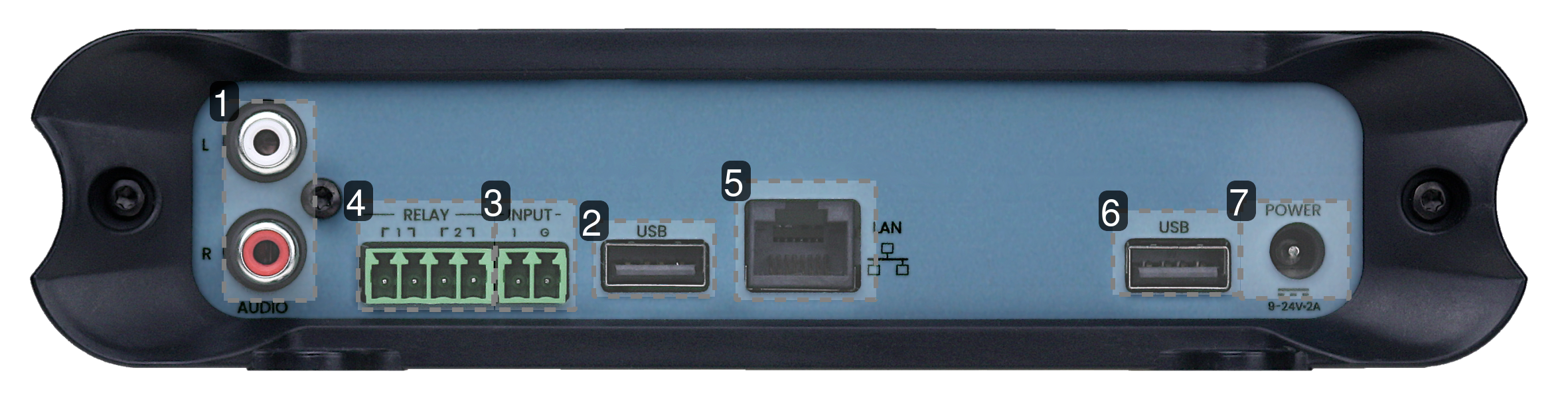

Face arrière du lecteur AP420

1 - Sortie audio analogique

Connectez un amplificateur à cette sortie.

2 - Port USB arrière 1

Connectez votre support de stockage USB pour étendre la mémoire du lecteur.

3 - Contact d'entrée

Connectez un bouton-poussoir pour générer des événements détectés par le lecteur.

4 - Relais de sortie

Connectez un équipement contrôlé à partir de son GPI.

5 - Connecteur Ethernet 10/100 Mbit/s

Connectez votre câble Ethernet pour connecter le lecteur à votre réseau local.

6- Port USB arrière 2

Connectez un second support de stockage USB pour étendre la mémoire du lecteur.

7 - Alimentation

Connectez l'alimentation fournie avec le lecteur.

Contacts d'entrée

Le lecteur dispose d'un contact d'entrée. Le firmware actuel ne gère pas encore cette entrée.

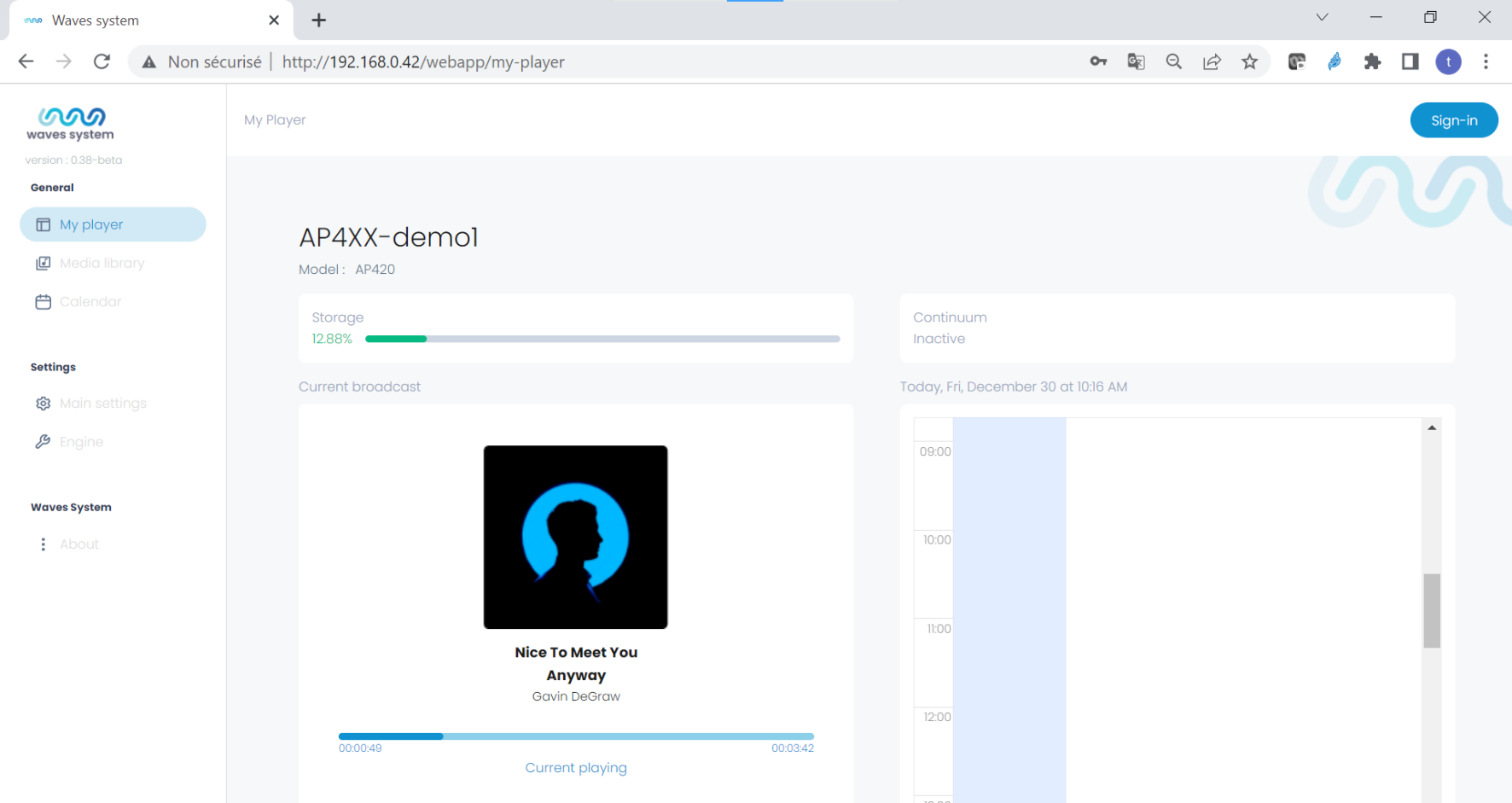

Interface Web

Lorsque vous vous connectez au lecteur via un navigateur Web, l'interface Web apparaît et affiche les informations clés suivantes :

• Contenu en cours de lecture
• Aperçu du calendrier pour les 3 heures à venir
• Taille de l'espace de stockage utilisé
• État du flux de secours (le continuum peut être inactif, diffusion de secours ou diffusion en ligne)

Pour accéder à toutes les fonctionnalités du lecteur, vous devez vous connecter via le bouton situé en haut à droite.
