Installation du MicroPlayer mkIII

Le MicroPlayer mkIII est un lecteur audio autonome supportant les fichiers WAV et MP3 stockés sur une carte SD ou sur une clé USB. Les fichiers peuvent être lus automatiquement à la mise sous tension ou sur déclenchement par des événements externes (contacts d’entrée, commandes RS-232, télécommande infrarouge).

TABLE DES MATIÈRES

• Façades et connecteurs
• Première utilisation
• Préparation des médias
• Connexions
  • Connexions des entrées
  • Connexions des sorties

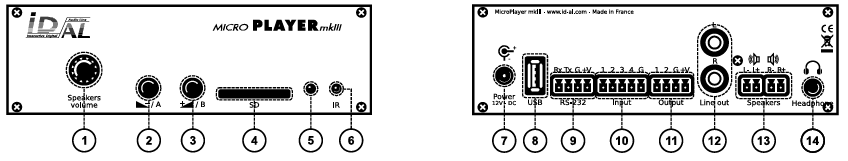

Façades et connecteurs

Première utilisation

Le lecteur MicroPlayer mkIII est configuré en usine avec des paramètres par défaut

et le lecteur doit fonctionner dès insertion d’un média préparé à cet effet. (Voir Mode de fonctionnement )

Attention, avant d’insérer une carte SD/SDHC ou une clé USB, il est impératif que le lecteur soit hors tension.

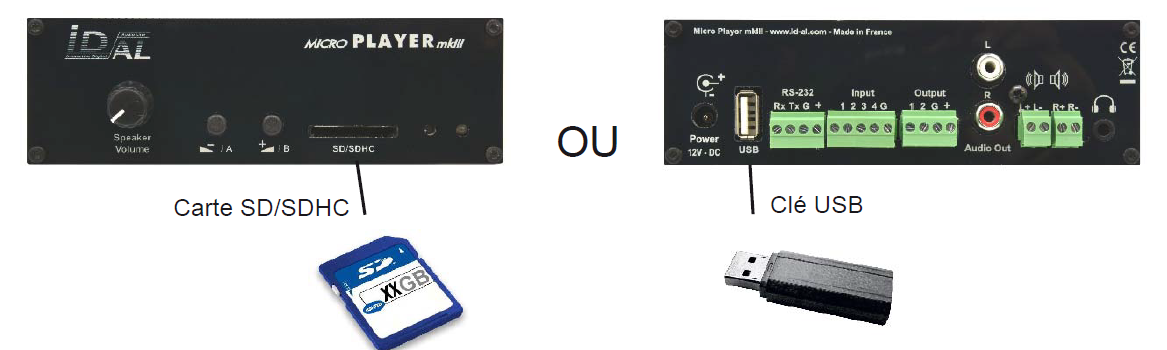

Insérez une carte SD/SDHC ou une clé USB préparée

• Carte mémoire : Choisissez une carte SD/SDHC de qualité. Enfoncez la carte dans son emplacementjusqu’à la butée sans forcer. Pour la retirer, appuyez légèrement sur la carte pour la débloquer.
• Connecteur USB : Vous pouvez brancher sur cette prise, une clé mémoire USB.

Note : Si une carte SD/SDHC et une clé USB sont branchés en même temps, la carte SD sera prioritaire et la clé USB ne sera pas utilisée.

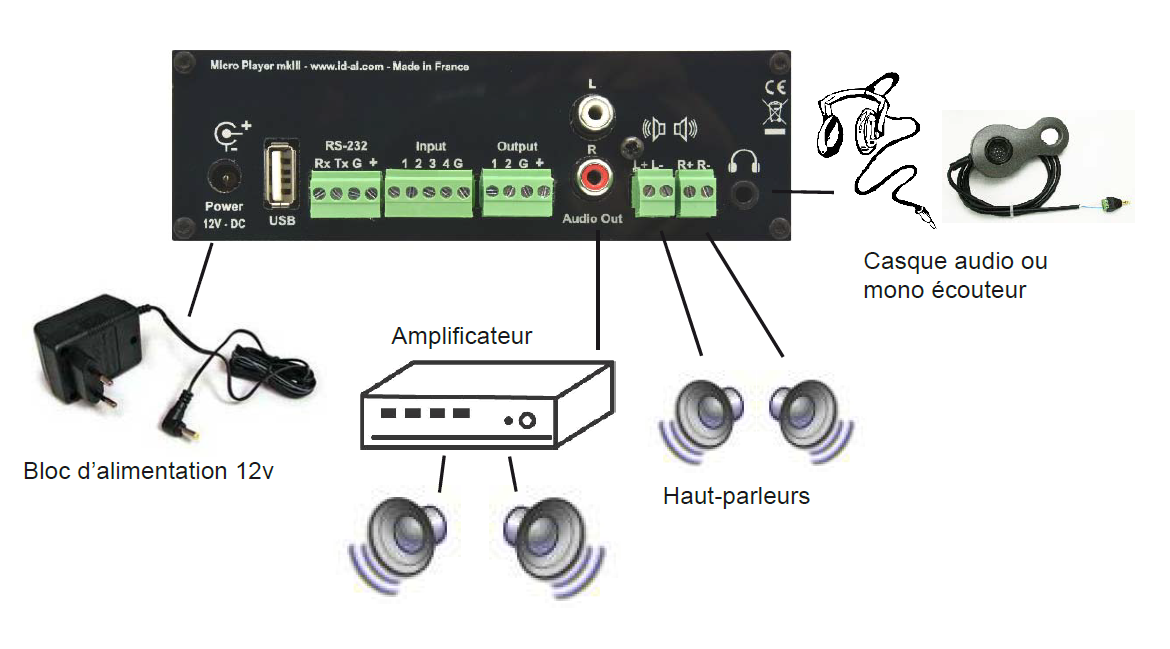

Connectez des haut-parleurs, un casque audio ou un système de sonorisation sur la sortie audio et

mettez le lecteur sous tension en insérant le câble d’alimentation.

Alimentation

Nous vous conseillons d’utiliser l’alimentation fournie avec le lecteur. Si vous devez alimenter votre lecteur à partir d’une autre alimentation ou d’une batterie, vous devez respecter la tension préconisée de 12V continue bien que le lecteur puisse être alimenté entre 10V et 15V. Le courant consommé dépend du niveau de puissance de l’amplificateur.

Préparation des médias

Les cartes SD/SDHC ou les clés USB neuves sont en général déjà formatées en «FAT» ou «FAT32». Il est néanmoins recommandé de re-formater votre carte SD/SDHC ou votre clé USB. Choisissez le format FAT ou FAT32 suivant la taille de la mémoire. (FAT32 au-dessus de 512Mo)

Les autres types de formatage ne fonctionnent pas.

Si vous utilisez un ordinateur de type PC sous Windows, les dernières versions ne permettent pas de formater les supports de grosses capacités (>32Go) en système FAT32. Dans ce cas, vous devez vous procurer un utilitaire de formatage.

Connexions

Connexions des entrées

Jusqu’à 4 déclenchements, les connexions sont directes. Au-dela, il est nécessaire de réaliser des combinaisons avec des diodes. Les différentes entrées correspondent à une représentation binaire des dossiers à déclencher. Vous pouvez aussi utiliser la carte d’extension optionnelle.

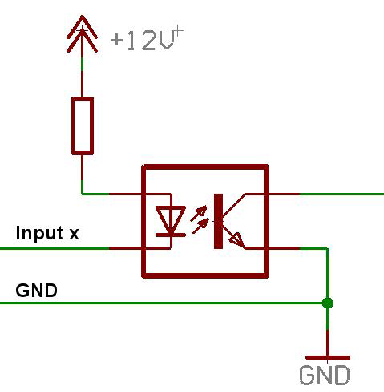

Schéma interne d’une entrée du lecteur

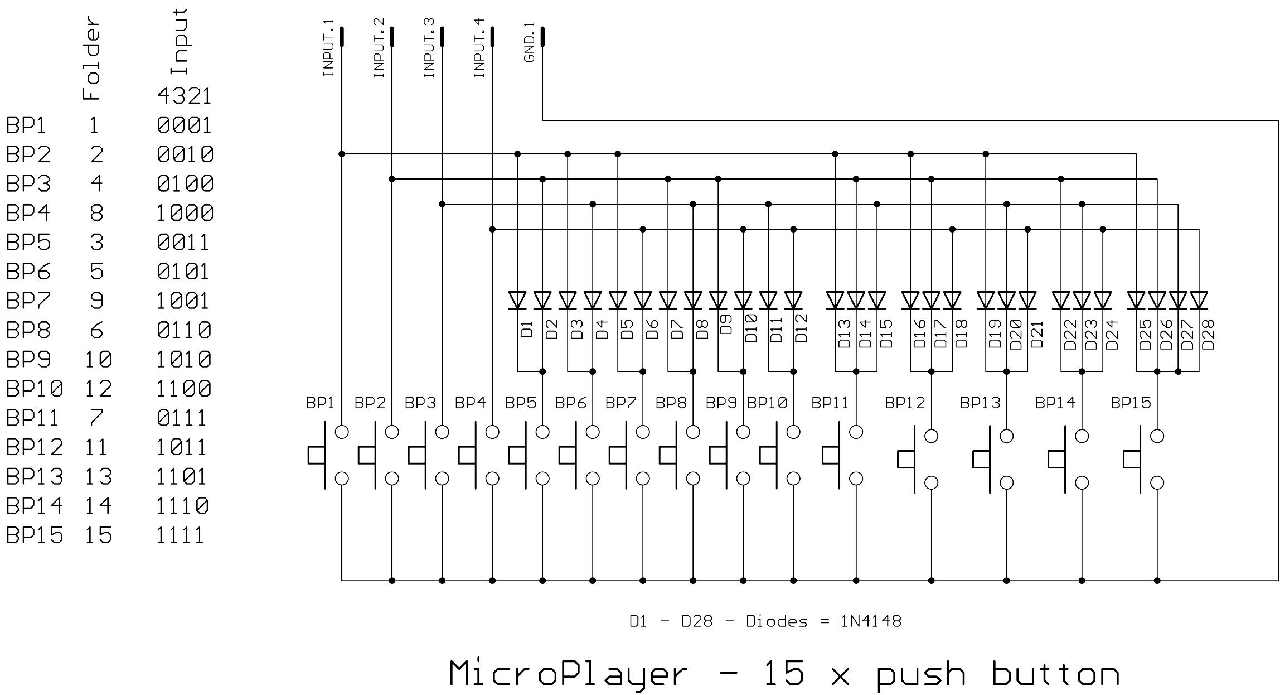

Exemple de connexion des 15 entrées :

Connexions des sorties

Le MicroPlayer mkIII propose 2 sorties à commutation électronique réalisées par des transistors de type Mosfet offrant un pouvoir de commutation jusqu’à 500mA par sortie.

Il est possible de connecter des LEDs, des moteurs, des relais ou tout autre matériel compatible.

Note : Le V+ est un report de l’alimentation d’entrée. Avec une alimentation de 12V, le V+ sera également à 12V. Le courant fourni ne pourra pas dépasser 500mA.

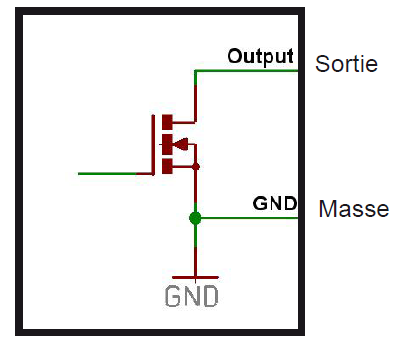

Schéma interne de sortie du lecteur

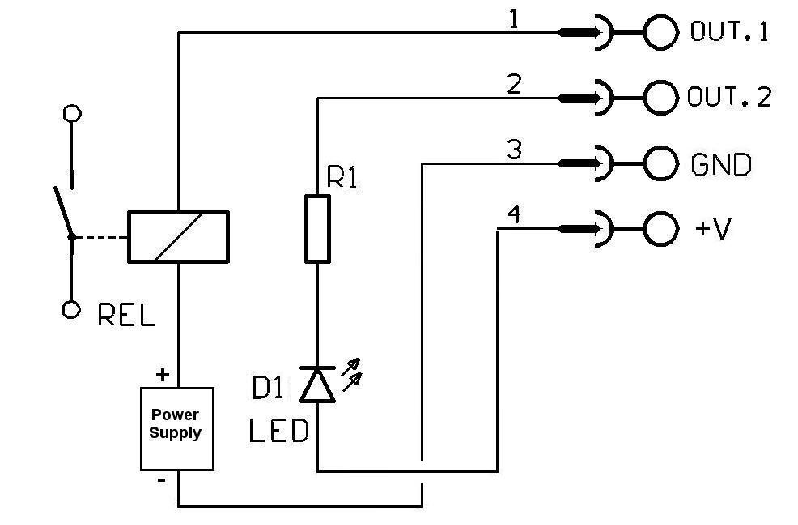

Exemple de connexion des 2 sorties

Caractéristiques de commutation :

• Tension Drain-Source max : 20V
• Courant Drain-Source max : 500mA (2A en impulsion)
• Résistance Drain-Source commutée : 0,1 Ohms
