Description des My Music Player

My Music Player

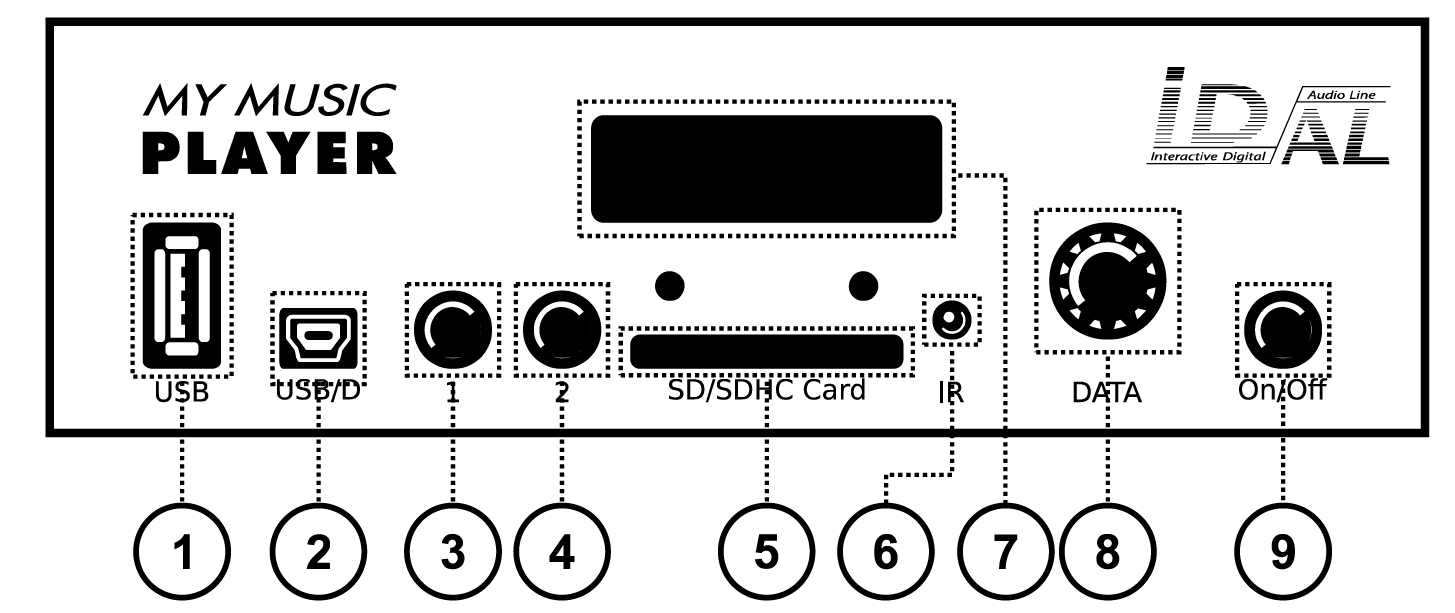

Face avant

1. Prise hôte USB externe pour clé USB
2. Prise périphérique USB Mini-B (mise à jour par ordinateur)
3. Bouton 1 – Lecture / Arrêt
4. Bouton 2 – Morceau suivant (ou webradio suivante)
5. Emplacement pour carte mémoire SD / SDHC
6. Capteur infrarouge
7. Écran LCD
8. Molette cliquable (contrôle et configuration)
9. Interrupteur marche/arrêt

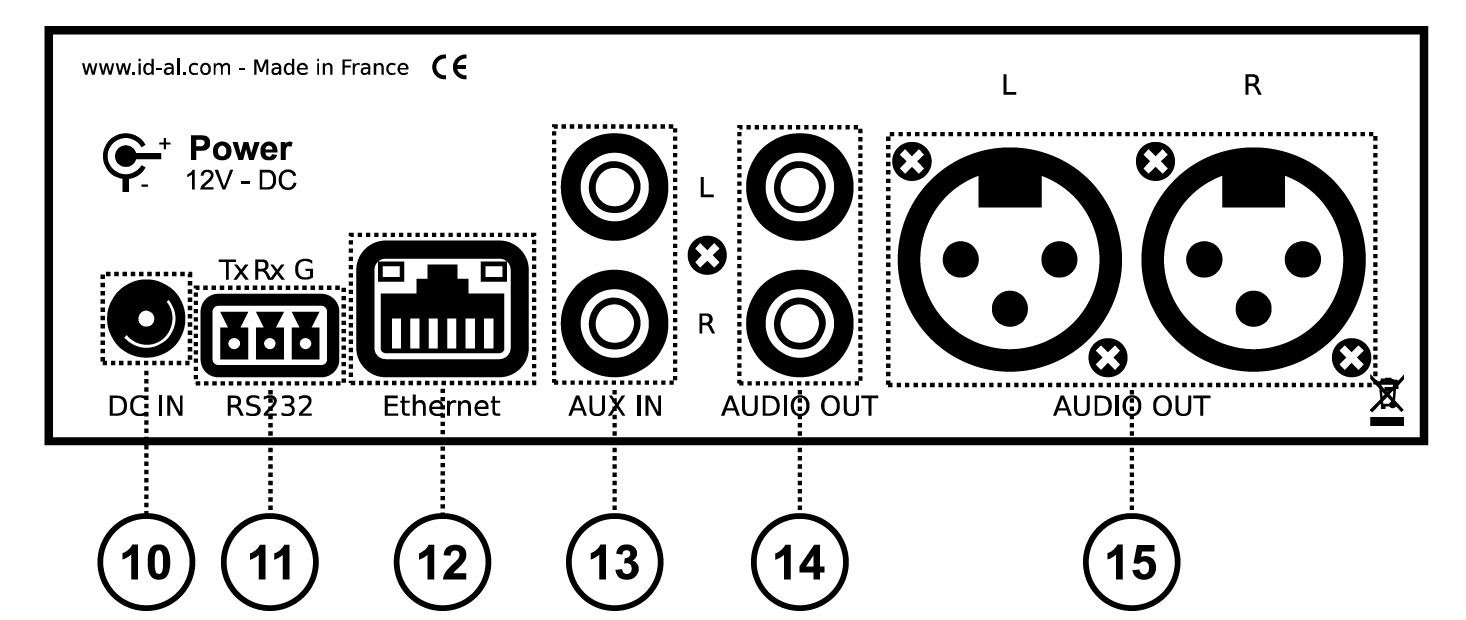

   Face arrière


10. Entrée d’alimentation
11. Liaison RS-232
12. Prise RJ45 pour réseau Ethernet
13. Entrée audio stéréo auxiliaire niveau ligne RCA
14. Sortie audio stéréo niveau ligne RCA
15. Sortie audio stéréo symétrique niveau ligne XLR

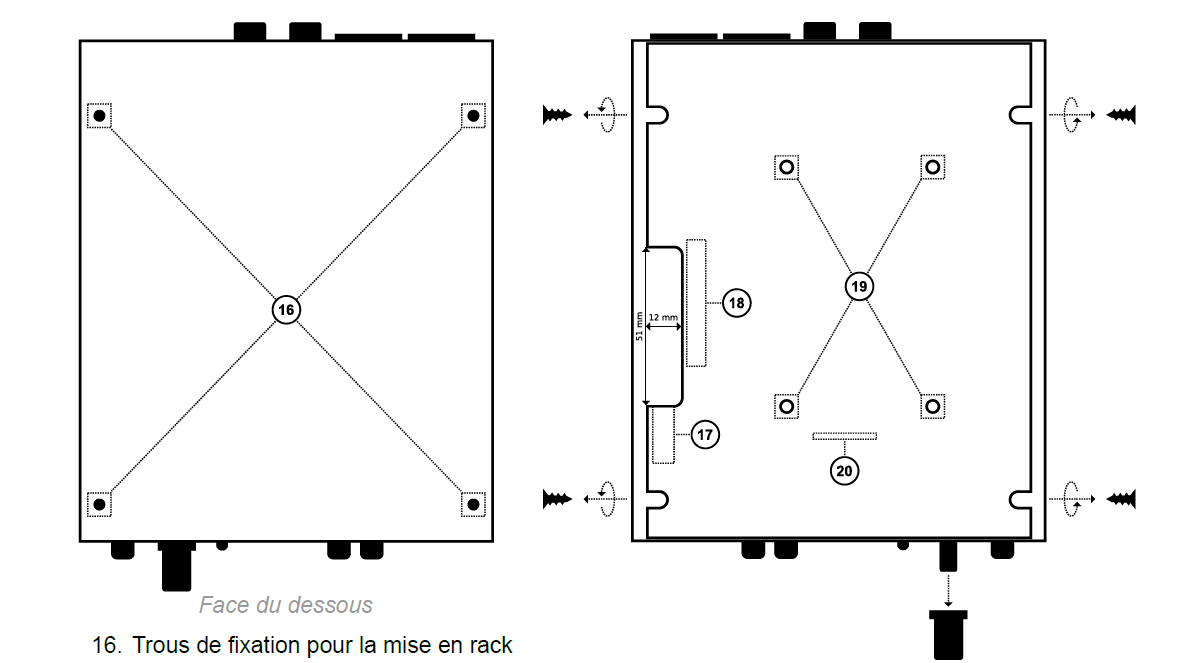

16. Trous de fixation pour la mise en rack
17. Prise hôte USB interne pour clé USB
18. Connecteur SATA pour SSD (HW V1.0 uniquement)
19. Fixation pour le montage d'un kit SSD (en option)
20. Connecteur interne de l'écran LCD

4.2. My Music Player LE

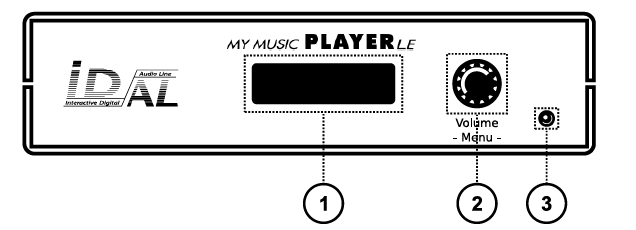

Face avant

1. Écran LCD
2. Molette cliquable (contrôle et configuration)
3. Capteur infrarouge

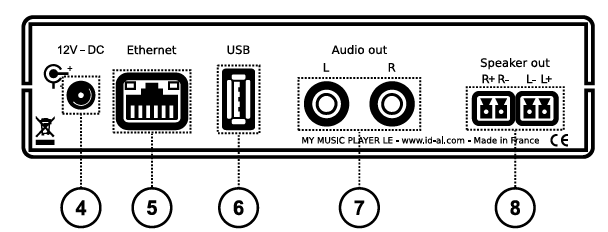

   Face arrière


4. Entrée d’alimentation
5. Prise RJ45 pour réseau Ethernet
6. Prise hôte USB externe pour clé USB
7. Sortie audio stéréo niveau ligne RCA
8. Sortie audio stéréo amplifiée

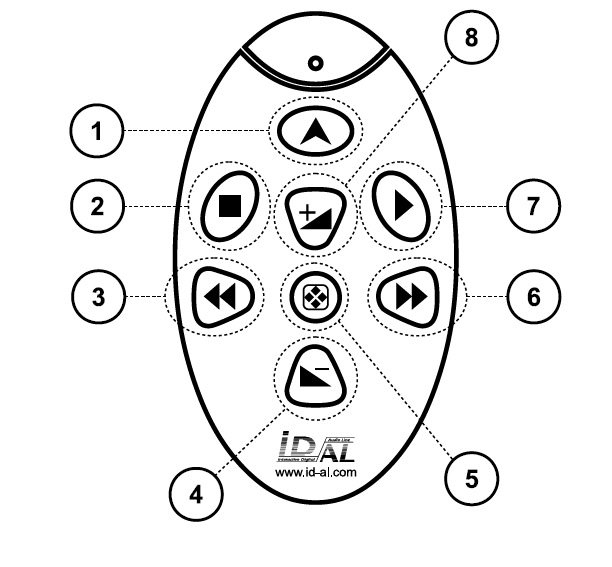

4.3. Télécommande infrarouge

1. (Non utilisé)
2. Arrêt de la lecture
3. Morceau suivant ou webradio suivante
4. Volume -
5. (Non utilisé)
6. Morceau précédent ou webradio précédente
7. Lecture
8. Volume +
