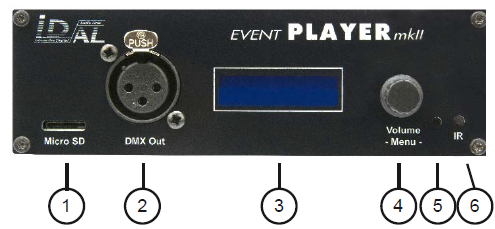

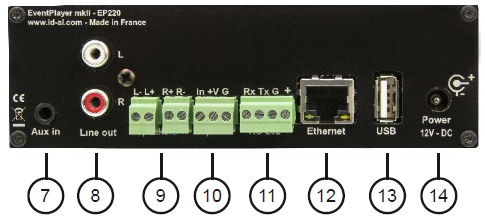

Emplacement des connecteurs
- 1 : Emplacement microSD
- 2 : Sortie DMX
- 3 : Afficheur LCD
- 4 : Volume général et accès au menu
- 5 : LED d'activité
- 6 : Capteur infrarouge pour la télécommande
- 7 : Entrée audio auxiliaire
- 8 : Sortie audio au niveau ligne
- 9 : Sorties amplifiées pour haut-parleurs
- 10 : Contact d'entrée
- 11 : Liaison série RS232
- 12 : Liaison Ethernet
- 13 : Prise USB pour clé mémoire
- 14 : Alimentation du lecteur

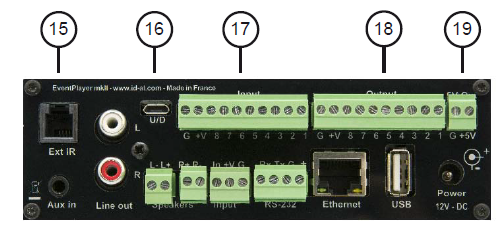

EP230 seulement
- 15 : Déport du capteur infrarouge
- 16 : Connexion USB Device
- 17 : 8 contacts d'entrée
- 18 : 8 contacts de sortie
- 19 : Sortie alimentation 5V
Première utilisation
Le lecteur EventPlayer mkII est configuré en usine avec des paramètres par défaut et le lecteur doit fonctionner dès insertion d'un média préparé à cet effet. (voir chapitre 4)

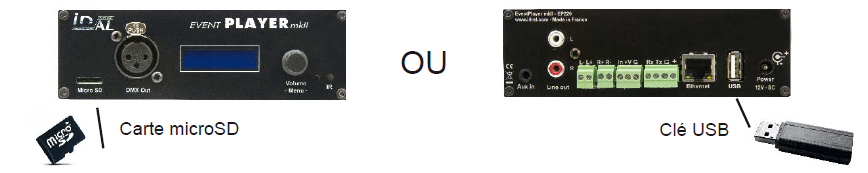

Attention, avant d'insérer une carte microSD ou une clé USB, il est impératif que le lecteur soit hors tension.

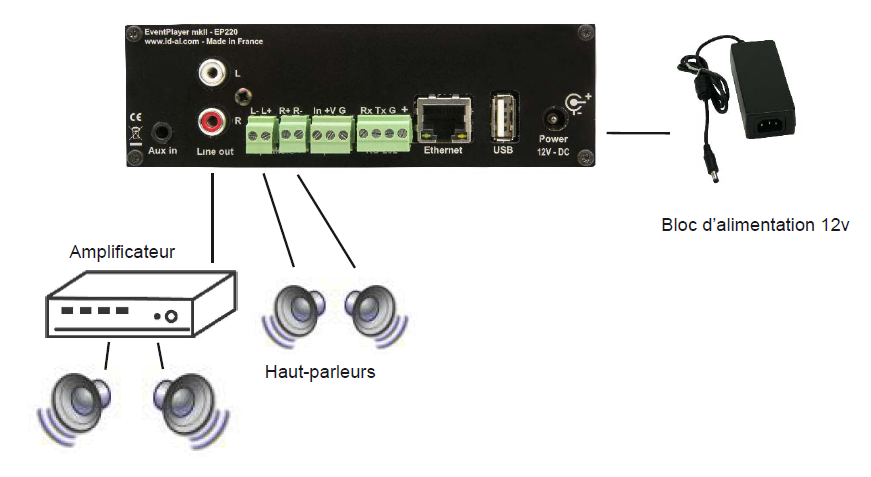

Connectez des haut-parleurs ou un système de sonorisation sur la sortie audio et mettez le lecteur sous tension en insérant le câble d’alimentation.

Alimentation : Nous vous conseillons d'utiliser l'alimentation fournie avec le lecteur. Si vous devez alimenter votre lecteur à partir d'une autre alimentation ou d'une batterie, vous devez respecter la tension préconisée de 12V continue bien que le lecteur puisse être alimenté entre 10V et 15V. Le courant consommé dépend du niveau de puissance de l'amplificateur.
Connexions des entrées
La connexion est directe entre le capteur ou le bouton poussoir et l'entrée de déclenchement du lecteur.

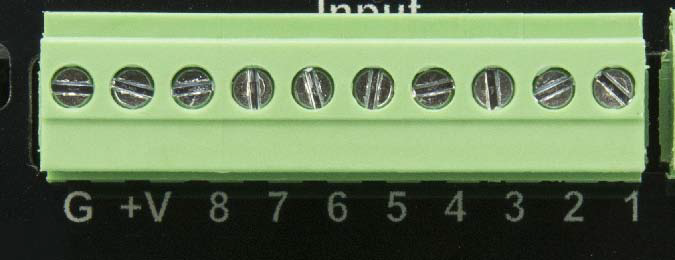

Connexions des 8 entrées - Version EP230 uniquement
Jusqu'à 8 déclenchements, les connexions sont directes. Au-delà, il est nécessaire de réaliser des combinaisons avec des diodes ou autre système électronique. Les différentes entrées correspondent à une représentation binaire des dossiers à déclencher.
Correspondance des 8 entrées avec les dossiers déclenchés :

| Entrée | Dossier déclenché |
|---|---|
| SW1 | 001 |
| SW2 | 002 |
| SW3 | 004 |
| SW4 | 008 |
| SW5 | 016 |
| SW6 | 032 |
| SW7 | 064 |
| SW8 | 128 |
Correspondance des entrées avec les dossiers déclenchés - combinaison de 3 entrées :

| Entrée | Dossier déclenché |
|---|---|
| SW1 | 001 |
| SW2 | 002 |
| SW3 | 003 |
| SW4 | 004 |
| SW5 | 005 |
| SW6 | 006 |
| SW7 | 007 |
| SW8 | 128 |

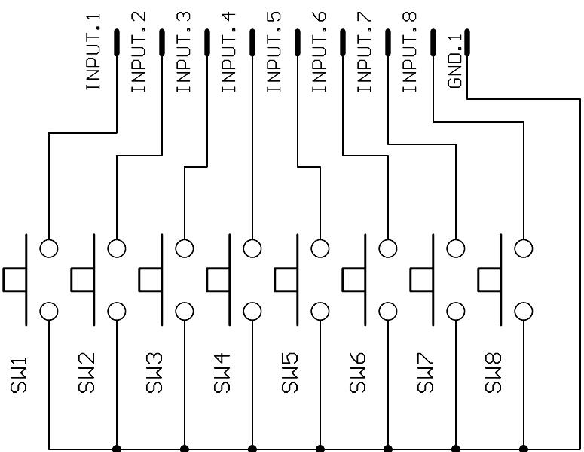

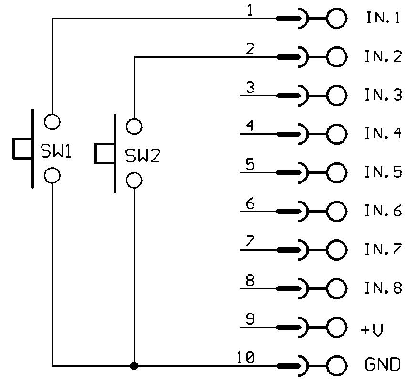

Exemple de boutons poussoirs pour lancer les dossiers 001 ou 002

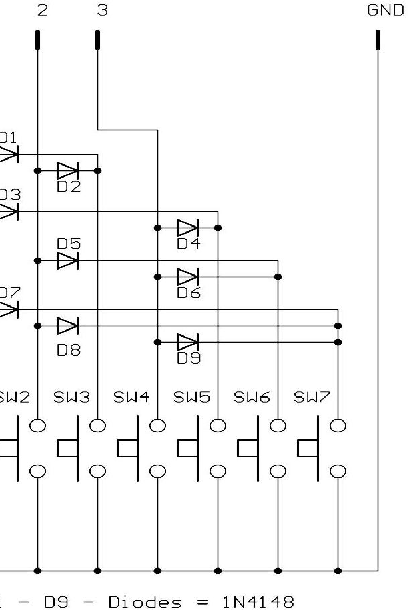

Exemple de combinaison d'entrées pour lancer le dossier 021

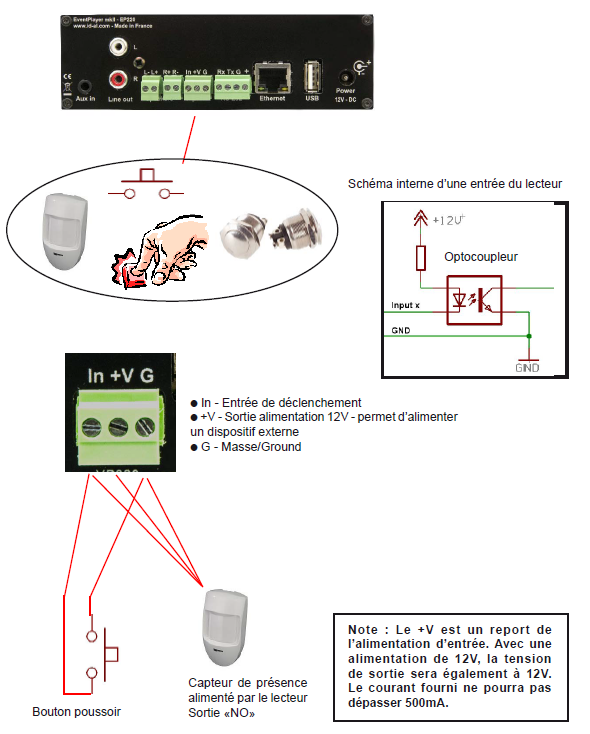

Exemple de déclenchement par un SensoPad alimenté par le lecteur pour lancer le dossier 001
Contacts de sorties - EP230 seulement
Le modèle EP230 peut actionner des contacts de sortie afin de piloter différents appareils. Vous pouvez allumer des lampes, des relais, des moteurs... Les contacts de sorties sont actionnés par des options dans les noms des dossiers.
Les contacts de sortie du EP230 sont réalisés par des commutateurs électroniques appelés « Mosfet ». (voir schéma ci-dessous). La puissance de sortie est de 20V / 500mA max par sortie et limité à 2A sur l'ensemble de toutes les sorties. Les sorties ne peuvent pas commuter des éléments de forte puissance mais uniquement des matériels de faible consommation comme des LEDs ou de petits relais. Si vous souhaitez commuter des appareils de forte puissance vous devez utiliser une interface entre les sorties et l'appareil à commander. Vous pouvez par exemple utiliser un relais ou une boîte de commutation externe.

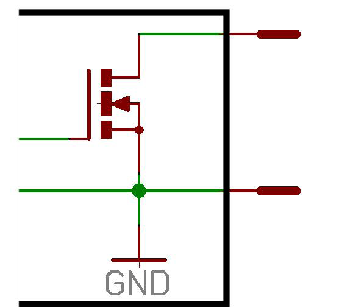

Schéma d'une sortie

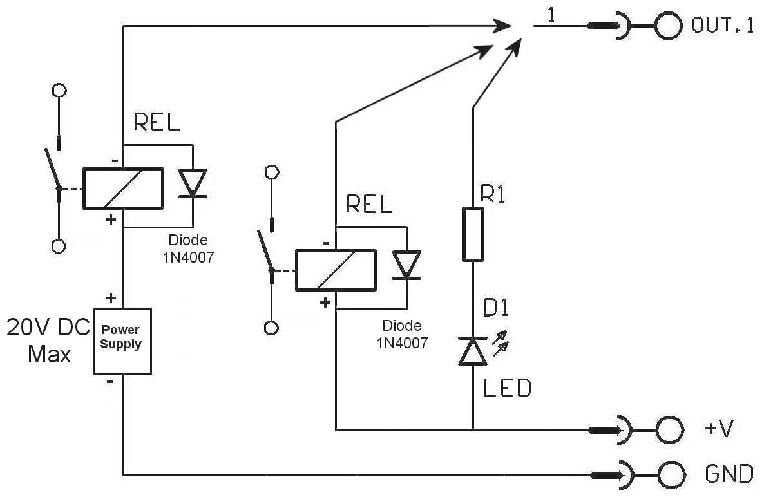

Exemple de sortie pour piloter une LED ou un relais avec une alimentation externe.

Note : Le +V est un report de l'alimentation d'entrée. Avec une alimentation de 12V, le +12V sera également à 12V. Le courant fourni ne pourra pas dépasser 1A.

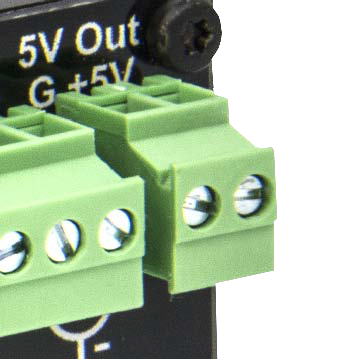

Il est également possible d'utiliser la sortie 5V pour alimenter un périphérique qui nécessite une tension d'alimentation plus basse. Sortie 5V régulée - Max 1A
