Le lecteur AP420 peut être couplé à des capteurs et actionneurs communiquant par liaison série. C'est précisément ce protocole qui est utilisé, par exemple, par la société Nexmosphere. C'est également un protocole usuel pour ceux qui programment sous Arduino.
L'interface Scénario permet de configurer un déclenchement basé sur la réception d'un message série provenant d'une liaison série sur port USB.
TABLE DES MATIÈRES
Exemple de réalisation

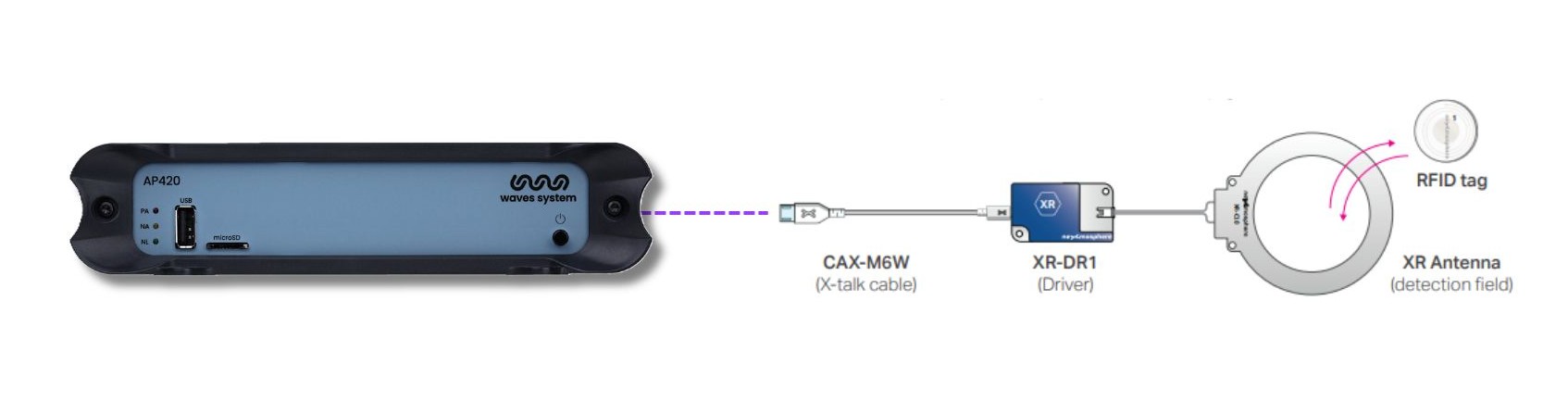

Vous souhaitez créer une expérience dans une parfumerie permettant de déclencher un message audio lorsqu'un visiteur prend en main une bouteille de parfum. C'est possible avec l'AP420 couplé à un capteur RFID de type Nexmosphere.
Voici les étapes, pas à pas.
Configuration
La première étape consiste à configurer la liaison série dans le menu principal de configuration.

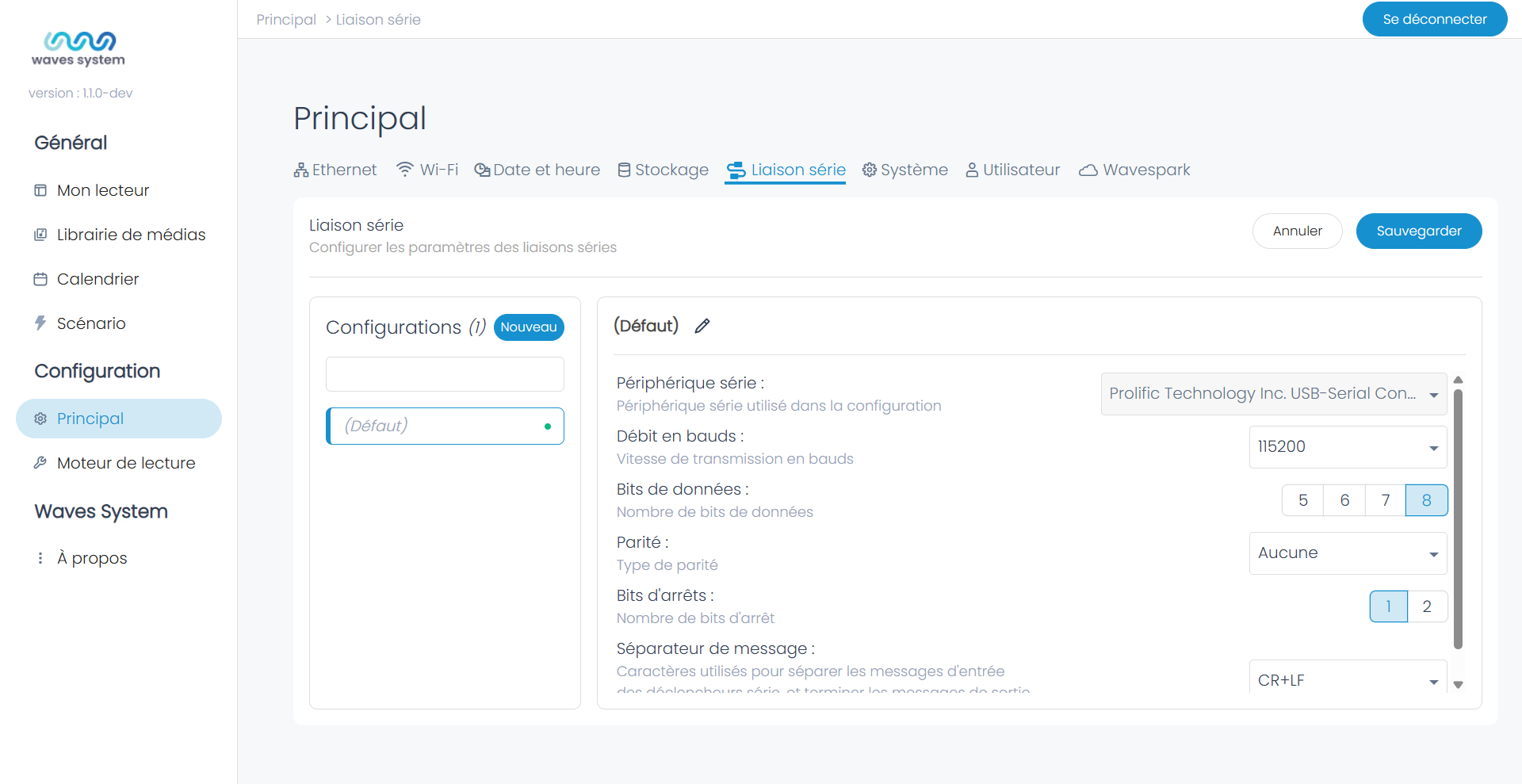

A l'insertion d'un périphérique USB, une nouvelle configuration nommée (Défaut) apparait dans l'interface. Cliquer dessus et accéder aux paramètres de configuration.

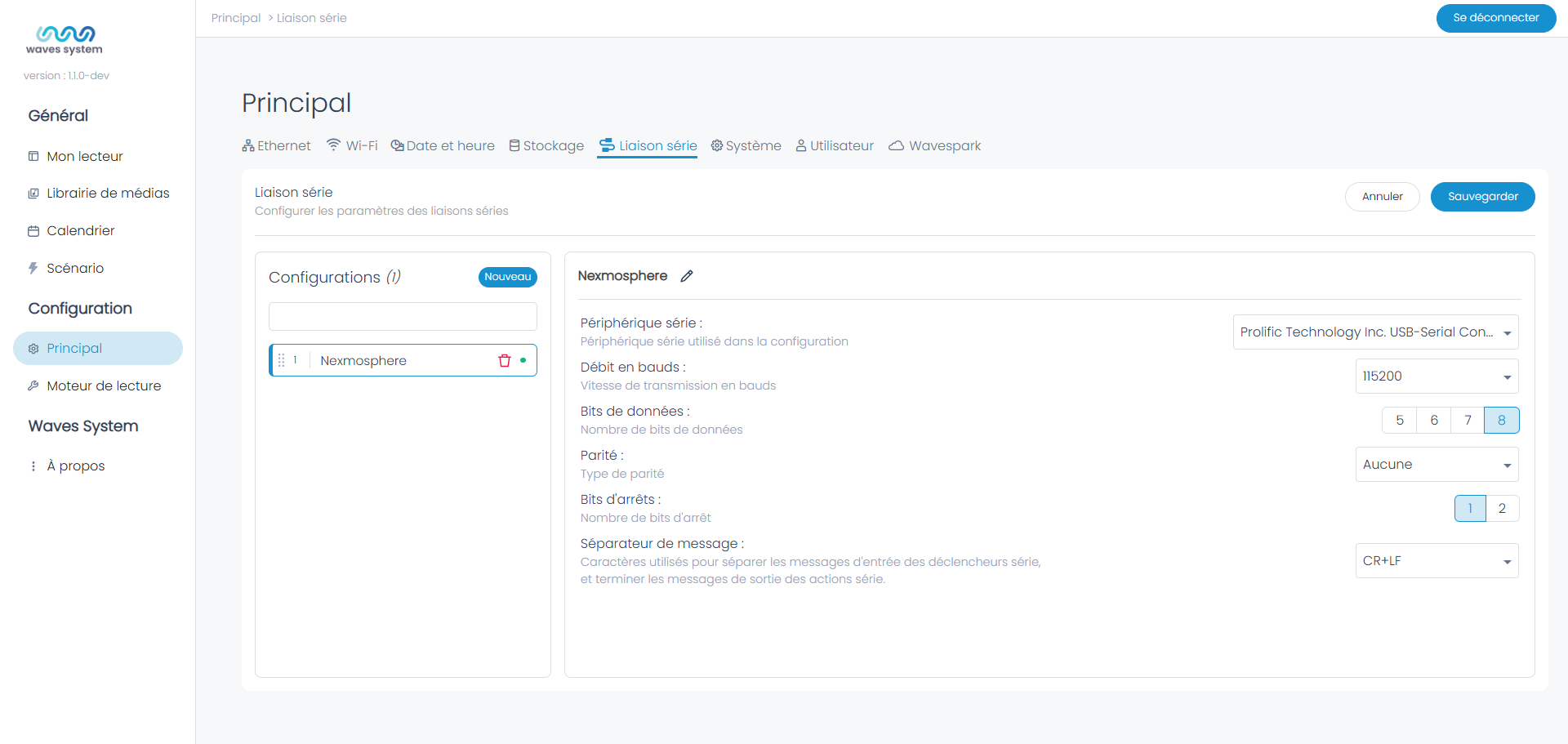

Renommer la configuration, par exemple ici "Nexmosphere".
La configuration se voit attribuer un index à côté du nom. ici "1".
Compléter si besoin les autres champs puis Sauvegarder.

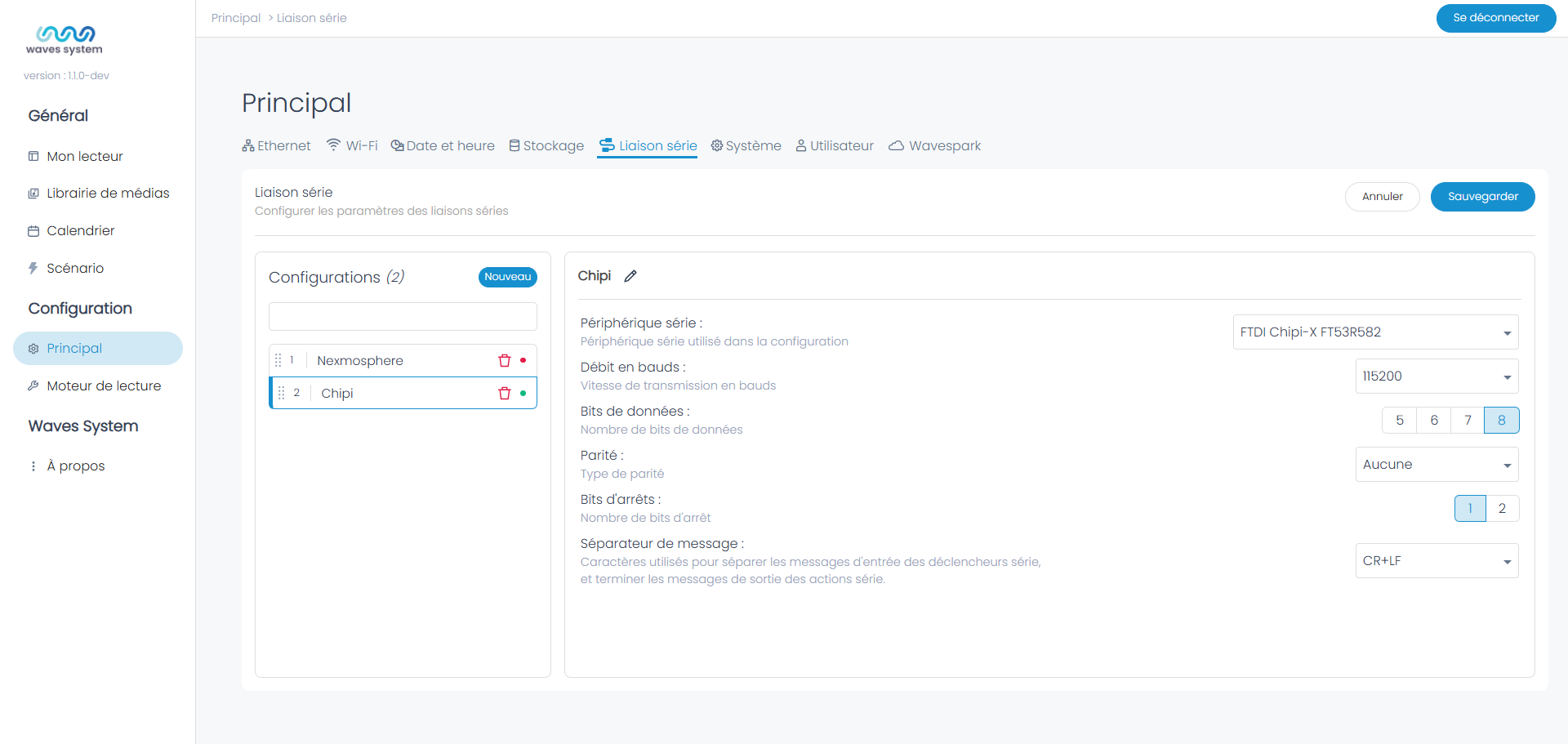

A chaque insertion de nouveau périphérique, une nouvelle configuration s'ajoute aux précédentes.
Déclenchement par liaison série

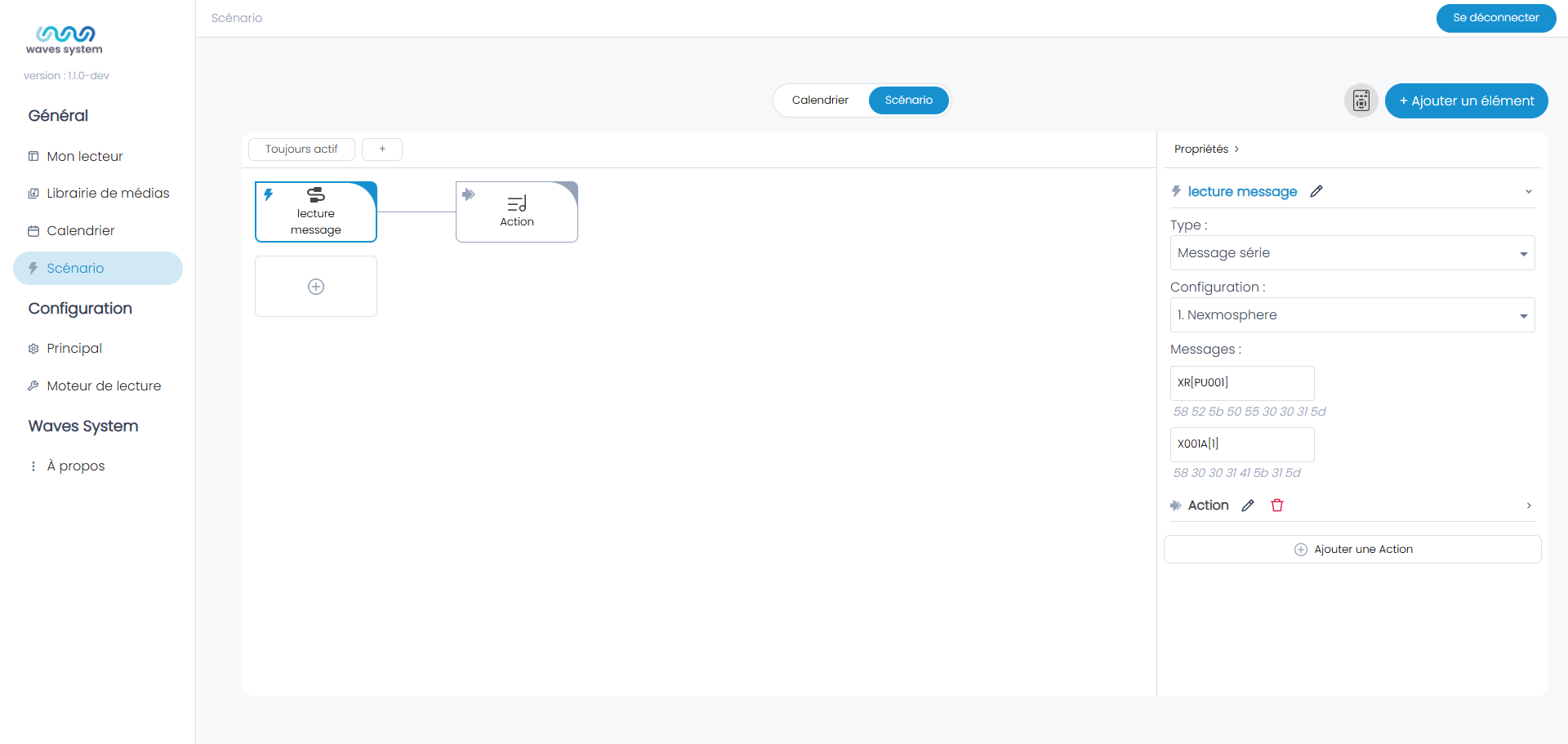

Une fois la configuration terminée, aller dans Scénario et créer un nouveau déclencheur de type « message série ». Sélectionner la configuration souhaitée, puis saisir le ou les messages de réception.
Dans l'exemple, les 2 messages XR[PU001] et X001A[1] indiquent qu'une antenne RFID a quitté la zone de détection.
Poursuivre la programmation en définissant l'action associée et sauvegarder.
Ainsi, à chaque réception du message par liaison série, le lecteur déclenche son action.
Action par liaison série

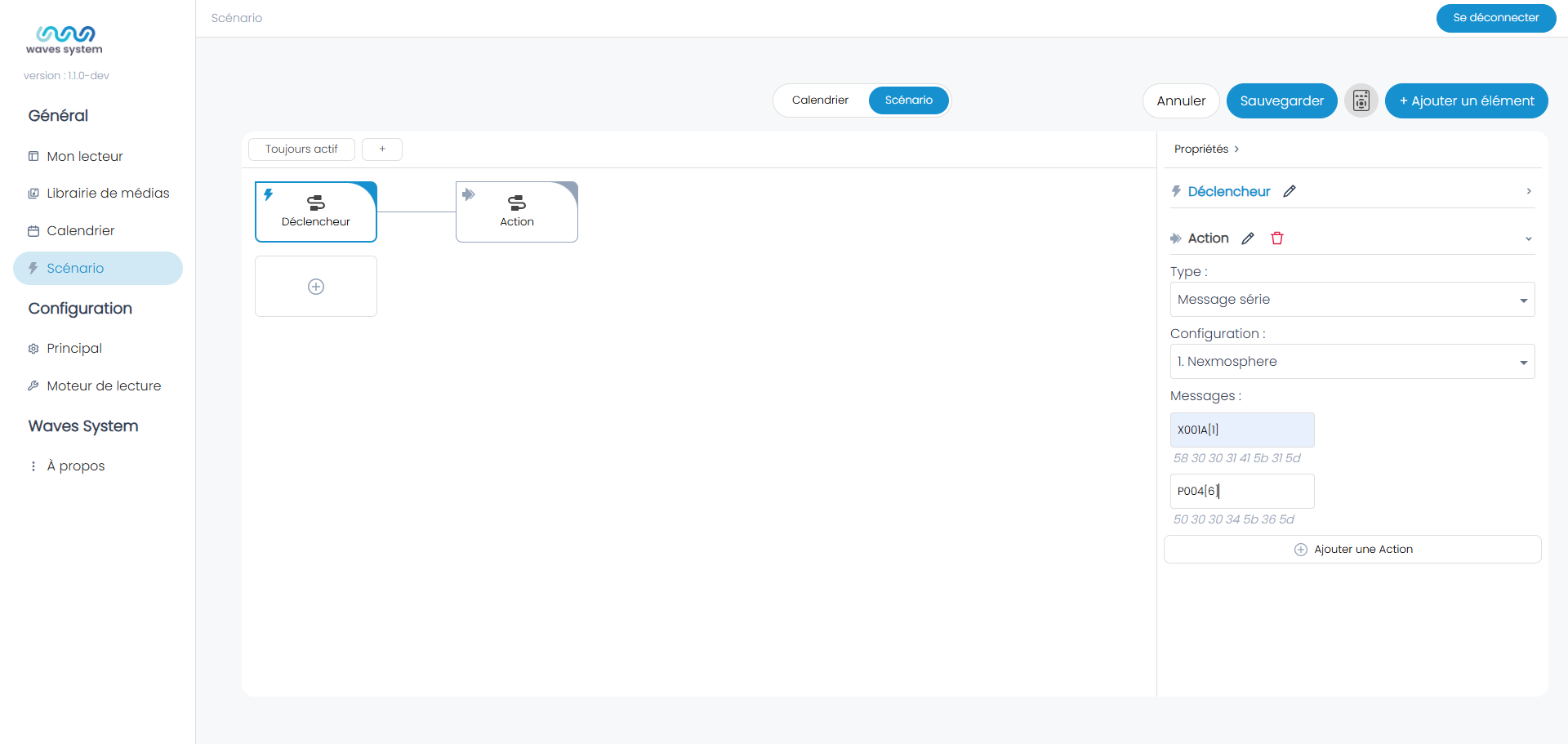

De la même façon, le lecteur peut envoyer un message sur la liaison série en configurant une action. Pour cela, sélectionner le type « message série » dans Action, préciser la configuration souhaitée et décrire le message.
Sauvegarder.
De la même façon, le lecteur peut envoyer un message sur la liaison série en configurant une action. Pour cela, sélectionner le type "message série" dans Action, préciser la configuration souhaitée et décrire le message. Enfin sauvegarder.
Ainsi à chaque condition de déclenchement, le lecteur envoie un message série.
