Le FS-Cube-01 propose deux modes d'installation : une fixation murale via le standard VESA pour un montage individuel, et un assemblage en mosaïque permettant de combiner plusieurs unités pour répondre à des exigences de pression sonore plus élevées.
Attention : L'installation doit être réalisée par du personnel qualifié. Une fixation instable peut provoquer des blessures graves et endommager l'appareil.

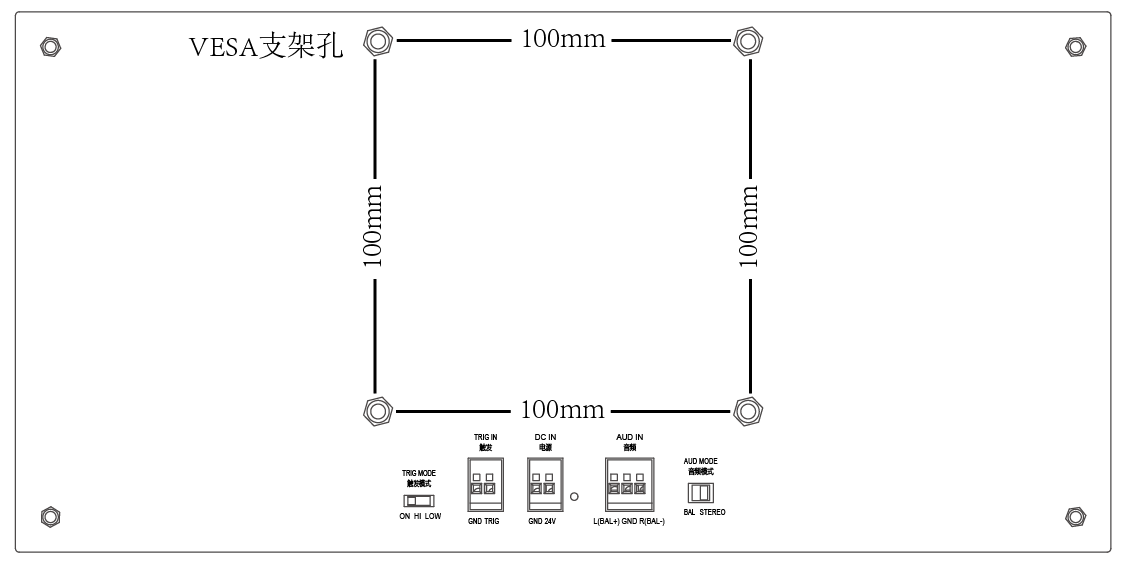

Fixation VESA
Le Cube est compatible avec le standard VESA 100×100 mm. Le support de montage n'est pas fourni avec l'appareil et doit être acheté séparément selon les contraintes d'installation.
| Paramètre | Valeur |
|---|---|
| Standard | VESA 100×100 mm |
| Type de vis | M4×6 tête ronde |
| Profondeur des trous | 6 mm |
| Disposition | 4 points, espacement 100 mm horizontalement et verticalement |
Assemblage en mosaïque
Pour augmenter le niveau de pression sonore et améliorer l'adaptabilité du système, Cube peut être assemblé en mosaïque avec d'autres unités. Deux configurations sont disponibles.

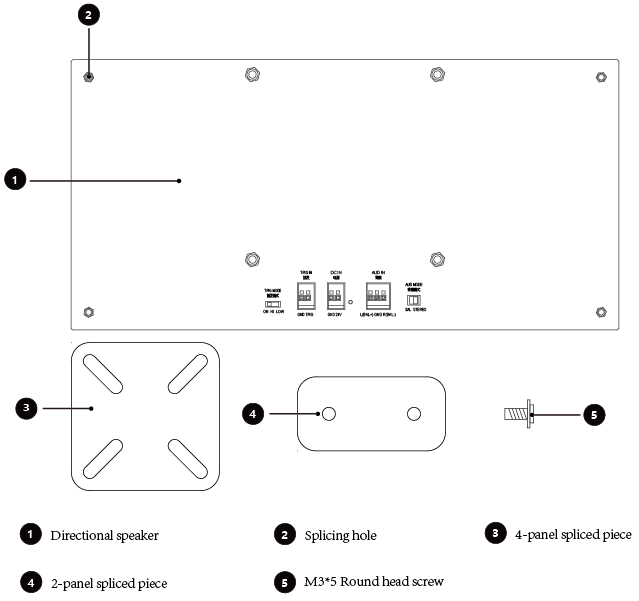

Composants nécessaires à l'assemblage
| Composant | Description |
|---|---|
| Pièce de jonction 2 panneaux | Relie deux unités côte à côte |
| Pièce de jonction 4 panneaux | Relie quatre unités en grille 2×2 |
| Vis M3×5 tête ronde | Fixation des pièces de jonction sur les trous d'assemblage |

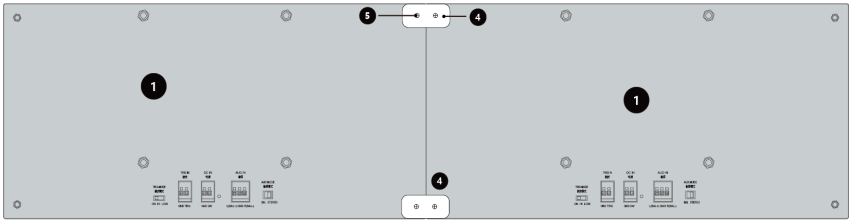

Configuration 2 unités
Deux unités Cube sont placées côte à côte horizontalement et reliées par une pièce de jonction 2 panneaux, fixée via les trous d'assemblage avec des vis M3×5 tête ronde.

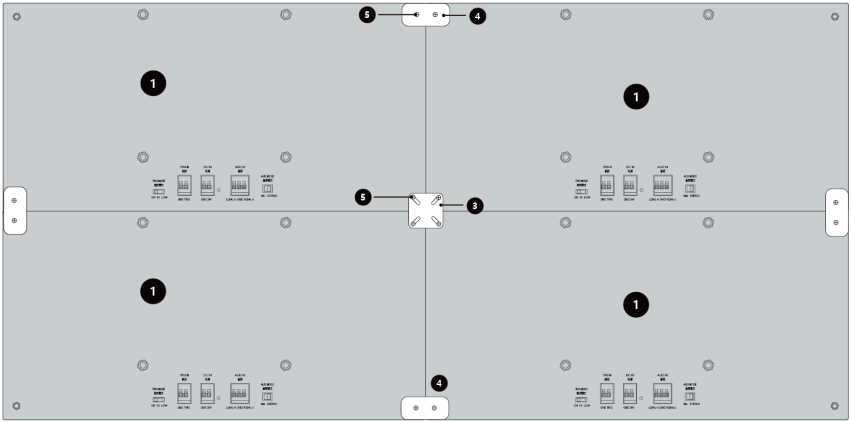

Configuration 4 unités
Quatre unités Cube sont disposées en grille 2×2 et reliées par une pièce de jonction 4 panneaux au centre, complétée par des pièces de jonction 2 panneaux sur les bords, le tout fixé via des vis M3×5 tête ronde.
