Le Cube dispose d'un système de déclenchement qui permet de conditionner la lecture audio à un signal externe, par exemple un capteur infrarouge ou un automate. La connexion s'effectue sur le connecteur TRIG IN et doit être associée au réglage correspondant du commutateur TRIG MODE.
Bornes du connecteur TRIG IN
| Borne | Description |
|---|---|
| GND | Masse du signal de déclenchement |
| TRIG | Signal de déclenchement entrant (DC 3,3 V) |
La section des câbles de déclenchement doit être comprise entre 24 et 14 AWG.
Configurer le commutateur TRIG MODE
Le commutateur TRIG MODE doit être réglé en fonction de la configuration retenue :
| Position | Comportement |
|---|---|
| ON | Lecture permanente — aucun dispositif externe connecté |
| HI | Déclenchement actif sur signal haut (High Active) |
| LOW | Déclenchement actif sur signal bas (Low Active) |
Attention : Un réglage incorrect du commutateur TRIG MODE est une cause directe d'absence de son. Si aucun dispositif externe n'est connecté, positionnez impérativement le commutateur sur ON.

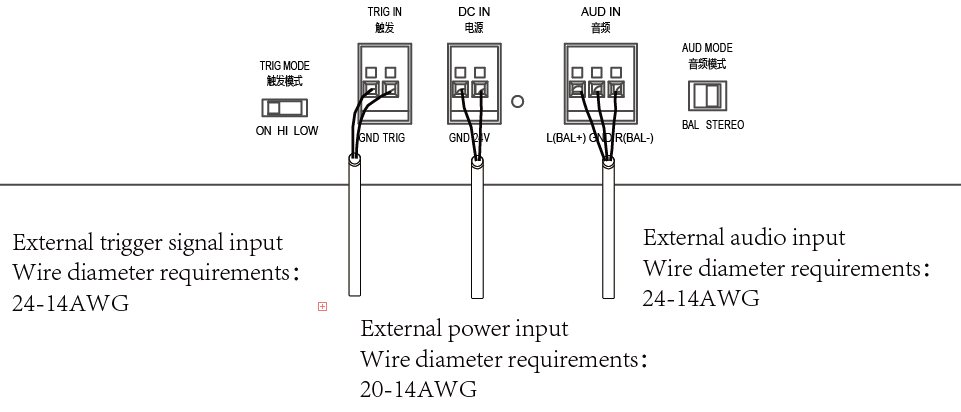

Schéma de câblage des signaux externes
