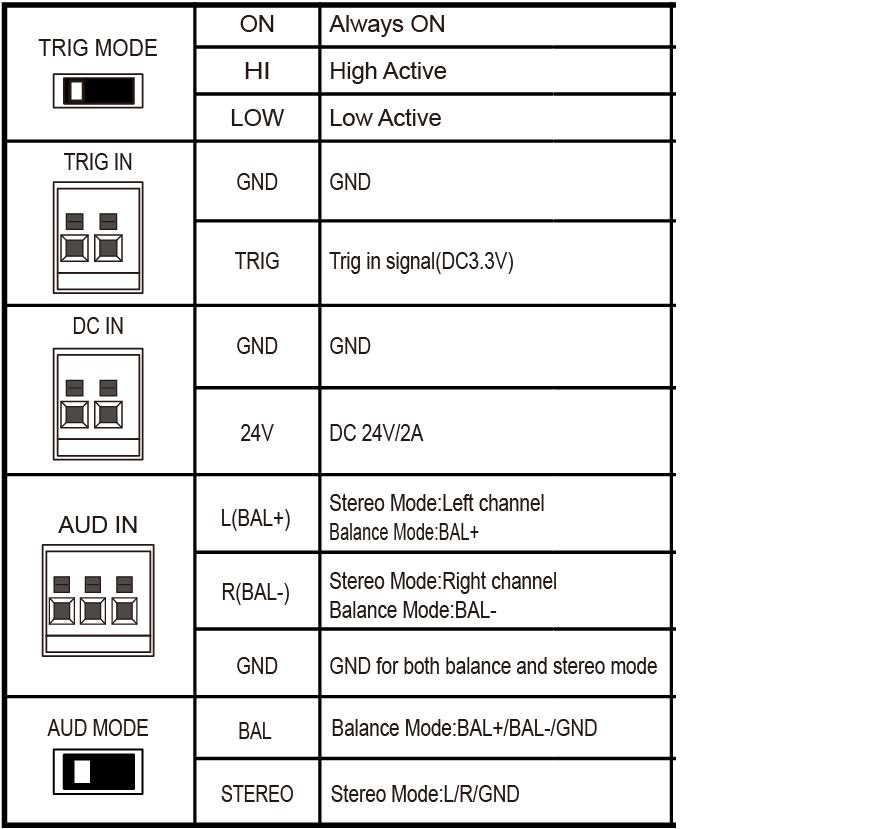

Cube dispose de cinq interfaces regroupées sur son panneau de connexion : TRIG MODE, TRIG IN, DC IN, AUD IN et AUD MODE.
TRIG MODE (commutateur)
| Position | Comportement |
|---|---|
| ON | Lecture permanente |
| HI | Déclenchement actif sur signal haut |
| LOW | Déclenchement actif sur signal bas |
TRIG IN (connecteur)
| Borne | Description |
|---|---|
| GND | Masse du signal de déclenchement |
| TRIG | Signal de déclenchement entrant (DC 3,3 V) |
DC IN (connecteur)
| Borne | Description |
|---|---|
| GND | Masse de l'alimentation |
| 24V | Alimentation DC 24 V / 2 A |
AUD IN (connecteur)
| Borne | Mode stéréo | Mode balancé |
|---|---|---|
| L (BAL+) | Canal gauche | Signal BAL+ |
| R (BAL-) | Canal droit | Signal BAL- |
| GND | Masse audio | Masse audio |
AUD MODE (commutateur)
| Position | Mode |
|---|---|
| BAL | Entrée balancée (BAL+ / BAL- / GND) |
| STEREO | Entrée stéréo (L / R / GND) |
En images
