Construction no-code de scénarios

Créé par Waves System, Modifié le Mer, 29 Avr. à 5:33 H par Waves System

Le lecteur AP420 permet de construire des scénarios pour la diffusion de playlists et messages sur la réception d’événements. Son interface no-code permet de créer des scénarios simples ou complexes de diffusion.
Les messages et playlists diffusés via cette interface sont prioritaires sur les 2 couches (musique et message) du calendrier.

Volume associé : Le volume de diffusion correspond au paramètre de gain du programme d’annonces (à configurer dans Configuration > Moteur de lecture).

À quoi cela sert la fonctionnalité Scénario ?

Avec cette fonctionnalité, vous pouvez permettre à votre client de :

Déclencher un message prioritaire via un bouton.
Insérer un message instantané au sein d’un programme musical.
Déclencher une playlist à la volée avec un smartphone.

Notions à connaître

Déclencheur

La création d’un Déclencheur impose que la paire Déclencheur/Action soit toujours active.
Si la paire cohabite avec des États, le Déclencheur reste toujours actif.
Les déclencheurs sont regroupés en partie supérieure du diagramme et accessibles via le raccourci "Toujours actif" dans le fil d’Ariane.

État

La création d’un État permet de conditionner le player (un État n’est pas toujours actif).
Chaque État créé génère un raccourci dans le fil d’Ariane pour faciliter la navigation.

Comment procéder ?

Ouvrir le menu Scénario.
Ajouter un élément (de type Déclencheur ou État).

Déclencheur

La sélection d’un Déclencheur crée immédiatement :

Un bloc de type Déclencheur.
Un bloc de type Action.

Un menu de propriétés apparaît à droite pour saisir :

Les descripteurs du Déclencheur et de l’Action.
Le nom (éditable avec l’icône stylo).
Le menu est enroulable/déroulable via la flèche à droite.

Types de déclencheurs disponibles

Type	Propriété 1	Propriété 2	Propriété 3	Propriété 4
Contact d’entrée	Numéro d’entrée	Déclenché quand pressé ou relâché	-	-
Fin de la lecture	-	-	-	-
Fin du minuteur	-	-	-	-
Télécommande web	Déclencheur	Bouton ou interrupteur	Texte du bouton	Couleur du bouton

Action

Le nom de l’Action est éditable avec l’icône stylo.
Le menu est enroulable/déroulable via la flèche à droite.

Le type d’action est à choisir parmi :

Type	Propriété 1	Propriété 2	Propriété 3	Propriété 4
Changement d’état	Liste des États créés	-	-	-
Contrôle du calendrier	Activé / Désactivé	-	-	-
Contrôles de lecture	Pause, reprise, stop, titre précédent, titre suivant	-	-	-
Lecture de contenu	Playlist	Lecture aléatoire (oui/non)	Mode de lecture (en boucle, nombre de titres, tous les titres)	Nombre de titres limité à
Minuteur	Démarrer, pause, reprise, stop	-	-	-
Sortie relai	Numéro du relai	État du relai (fermé/ouvert)	-	-

État

La sélection d’un État crée une enveloppe dans laquelle vous pouvez ajouter :

Une Action d’entrée.
Un Déclencheur de sortie.
Un Déclencheur.

Propriétés de l’État

Nom : Éditable avec l’icône stylo.
État par défaut : Sélectionnable via un champ dédié (identifié par une étoile).
Couleur : À choisir parmi un nuancier.

Action d’entrée

Le type d’action est à choisir parmi :

Type	Propriété 1	Propriété 2	Propriété 3	Propriété 4
Contrôle du calendrier	Activé / Désactivé	-	-	-
Contrôles de lecture	Pause, reprise, stop, titre précédent, titre suivant	-	-	-
Lecture de contenu	Playlist	Lecture aléatoire (oui/non)	Mode de lecture (en boucle, nombre de titres, tous les titres)	Nombre de titres limité à
Minuteur	Démarrer, pause, reprise, stop	-	-	-
Sortie relai	Numéro du relai	État du relai (fermé/ouvert)	-	-

Déclencheur de sortie

Propose les mêmes choix que le déclencheur vu précédemment.

Déclencheur dans un État

Crée immédiatement :

Un bloc de type Déclencheur.
Un bloc de type Action.

Exemples de scénarios

1. Déclenchement d’un message prioritaire sur contact d’entrée

Étapes :

Créer une playlist nommée "Message prioritaire".
Y insérer les titres.
Aller dans Scénario et créer un Déclencheur.

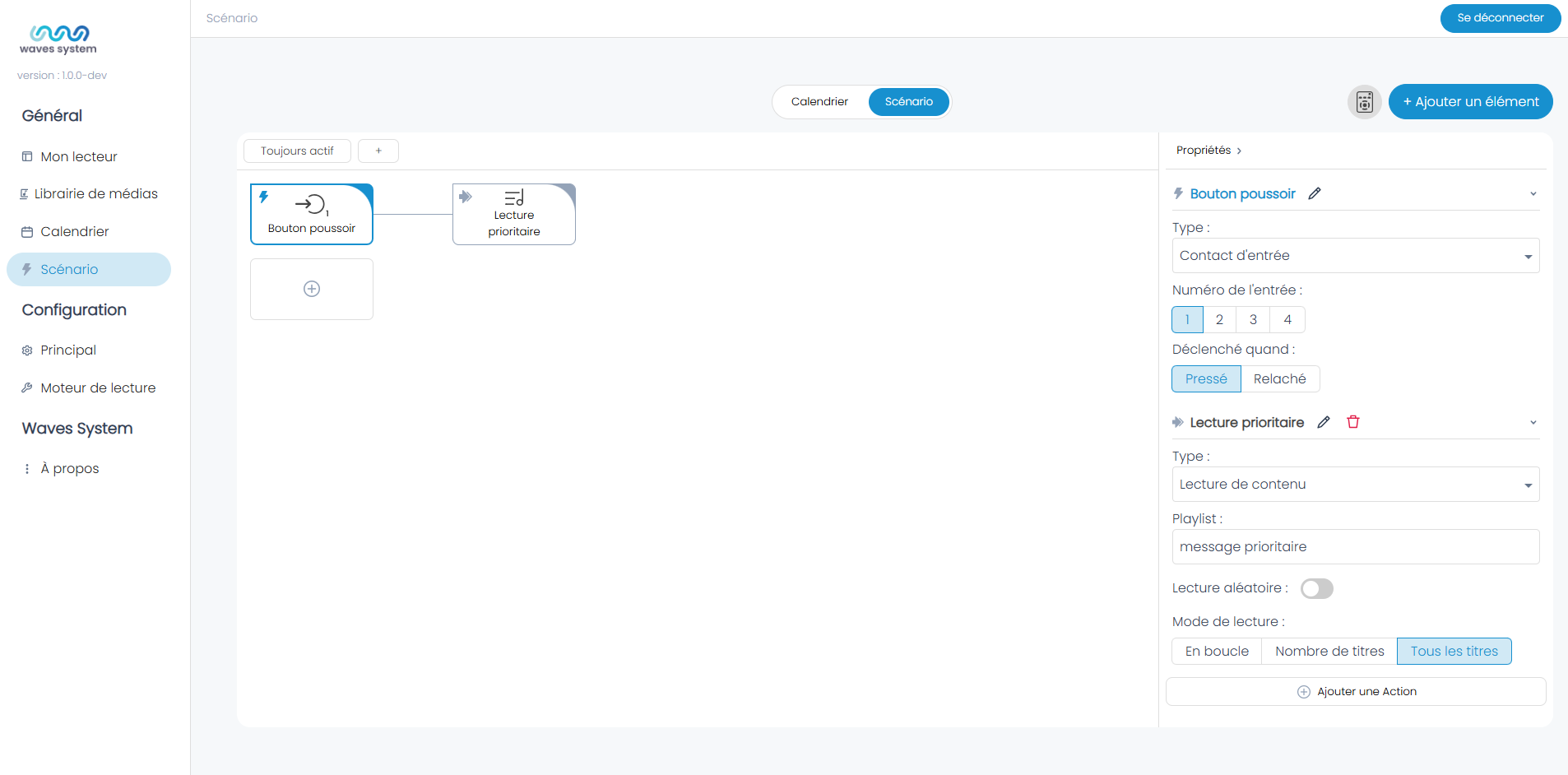

Sélectionner les propriétés comme indiqué dans la capture d’écran.

Résultat : La playlist message prioritaire est lue en entier sur la fermeture du contact d’entrée. Le calendrier reprend à la fin de la lecture. Si un nouveau programme de musique ou d’annonces est déclenché pendant cette lecture, elle est interrompue et le calendrier reprend.

2. Déclenchement d’un message prioritaire NON INTERRUPTIBLE sur contact d’entrée

Étapes :

Créer une playlist nommée "Message prioritaire".
Y insérer les titres.
Aller dans Scénario et créer un État, le nommer "Par défaut".

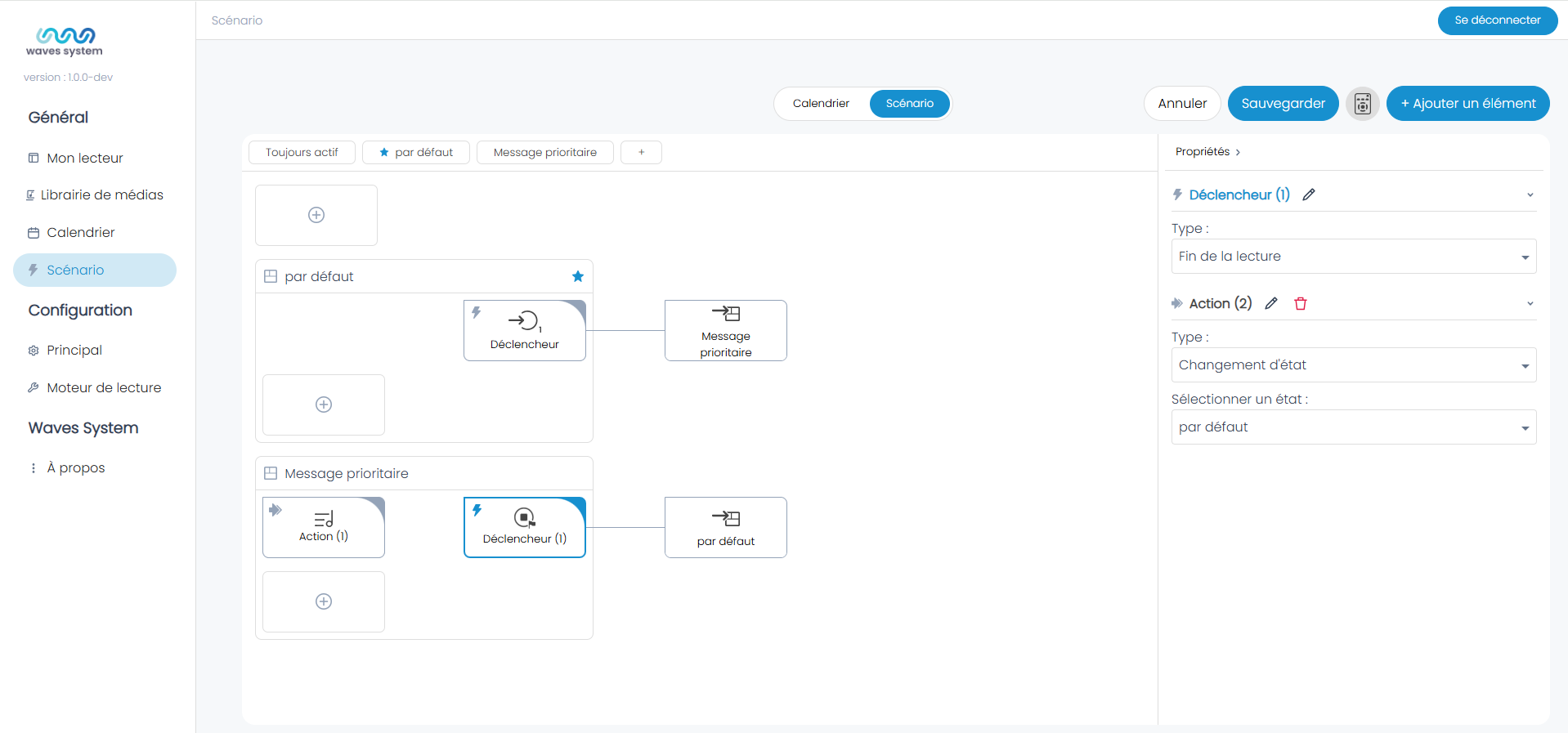

Créer un second État, saisir les propriétés comme indiqué dans la capture d’écran.

Résultat : La playlist message prioritaire est lue en entier. Le calendrier ne reprend qu’à la fin de la lecture. Les événements d’entrée dans un nouveau programme de calendrier ne sont pris en compte qu’une fois la lecture de la playlist "message prioritaire" terminée.

3. Déclenchement d’un message prioritaire NON INTERRUPTIBLE via télécommande web

Étapes :

Créer une playlist nommée "Message prioritaire".
Y insérer les titres.
Aller dans Scénario et créer un État, le nommer "Par défaut".
Créer un second État, saisir les propriétés comme indiqué dans la capture d’écran.

Résultat : Même comportement que le scénario 2, mais déclenché via une télécommande web.

Configuration de la télécommande web :

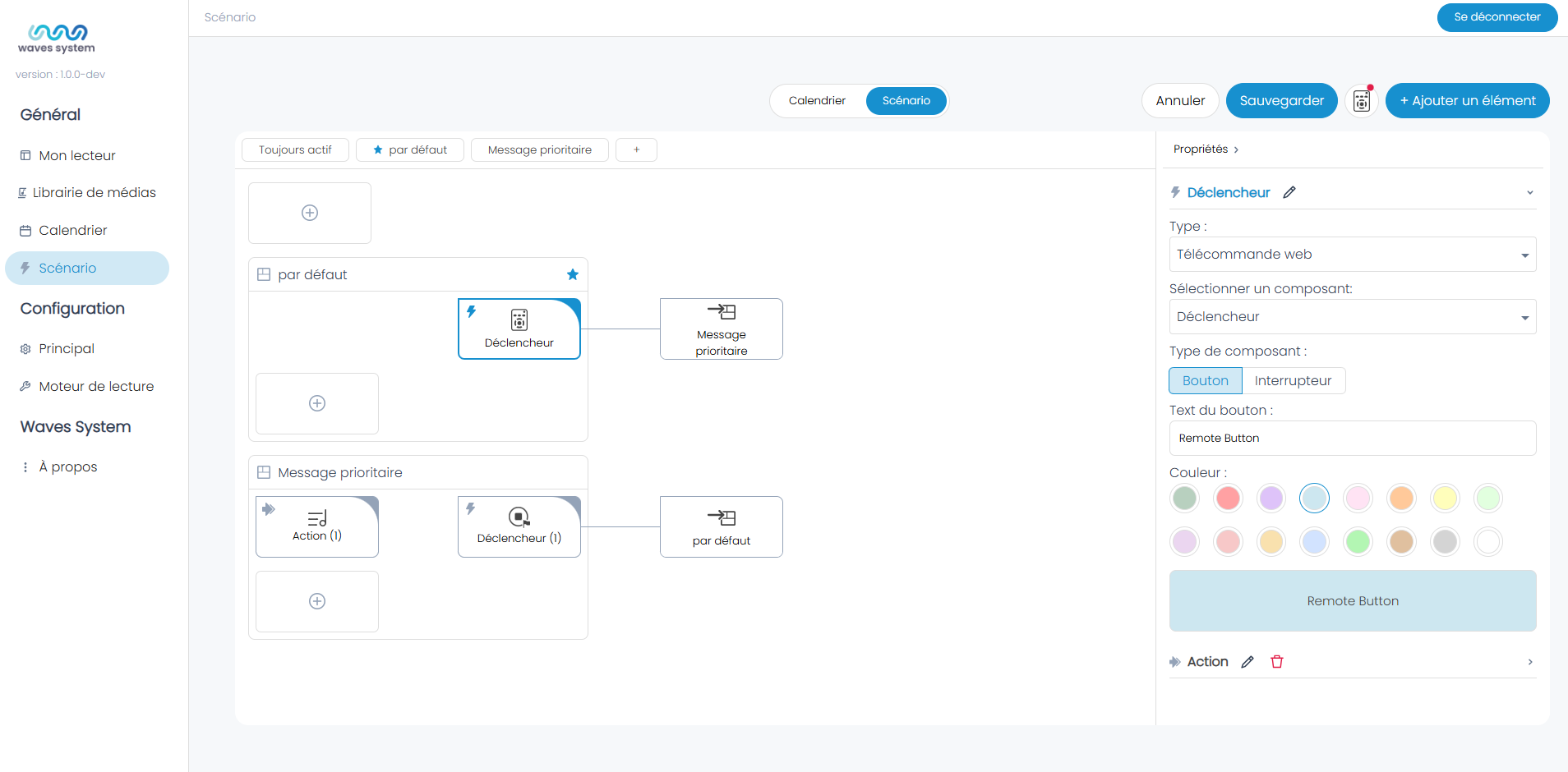

Le déclencheur dans l’état "Par défaut" est maintenant de type "Télécommande web".
Sauvegarder, puis cliquer sur l’icône représentant une télécommande.

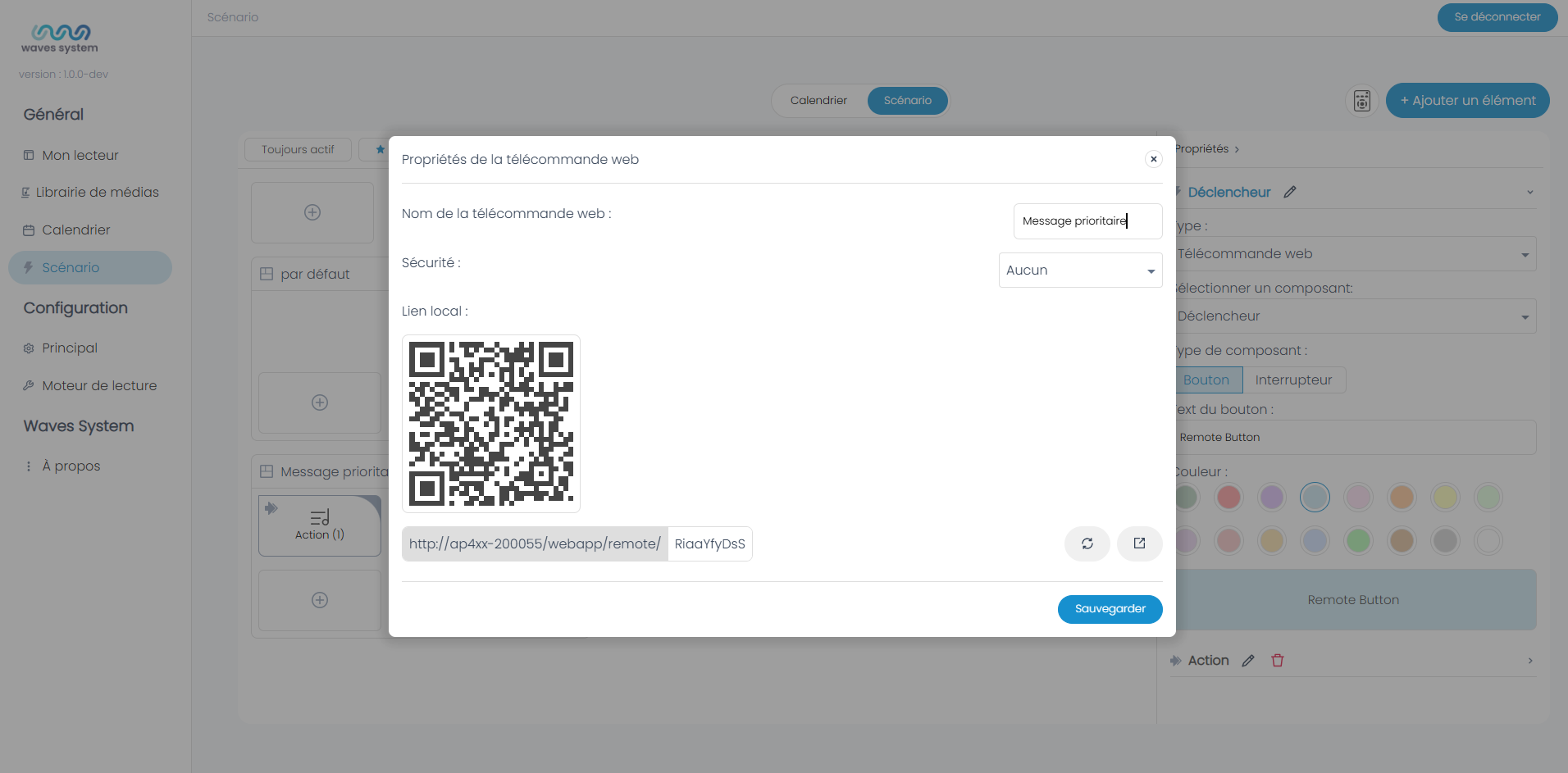

Donner un nom à la télécommande web et sauvegarder.

Ouvrir à nouveau la télécommande et cliquer sur l’icône suivante :

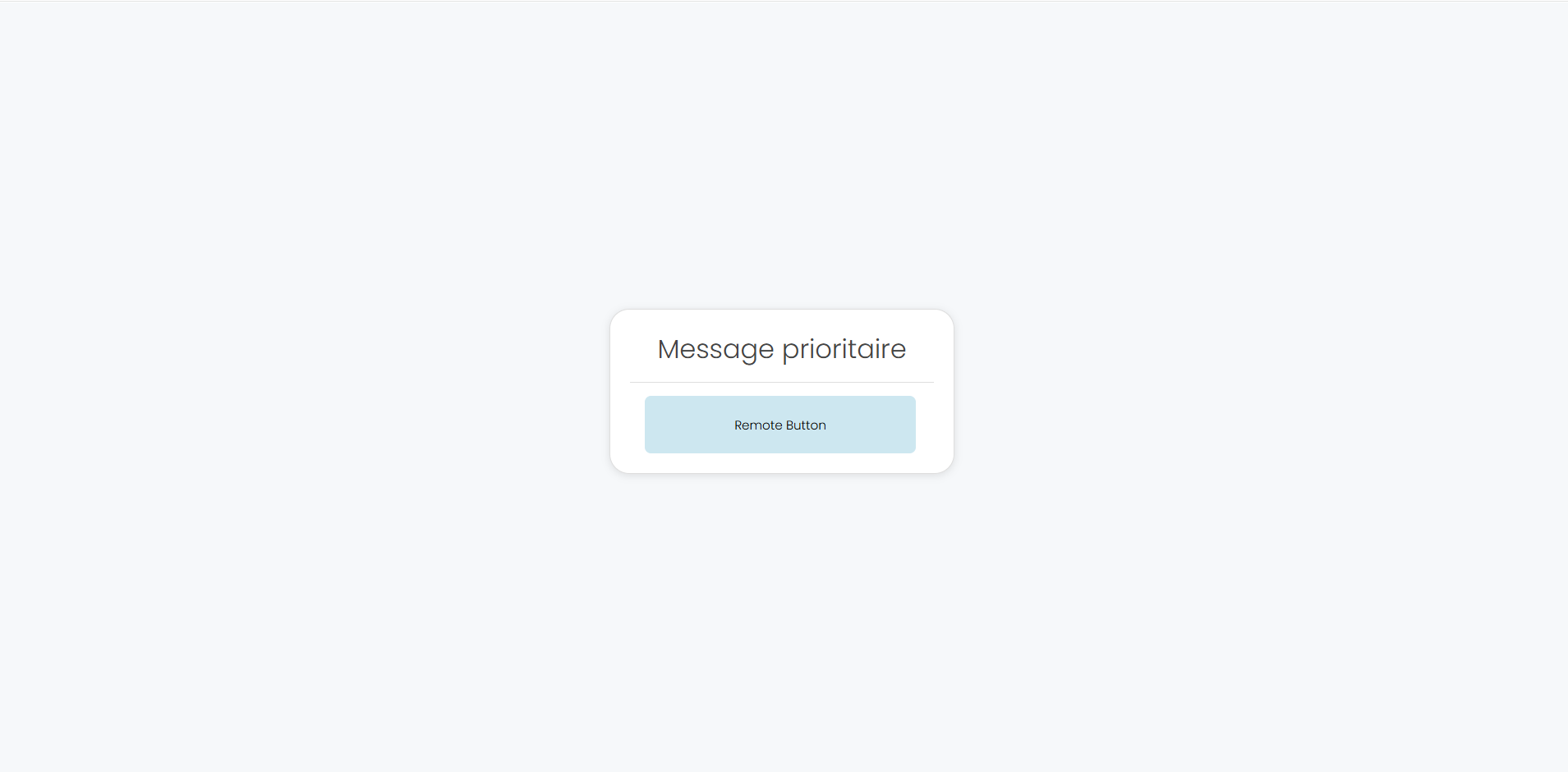

Le lien est actif et ouvre un nouvel onglet avec une télécommande web contenant un bouton de déclenchement.

Astuce : Vous pouvez imprimer le QR code. Dès lors, un téléphone connecté au même réseau que le player peut accéder à la page et déclencher la playlist "Message prioritaire".
