Ce guide explique comment rapidement mettre en route le lecteur pour une première utilisation.
TABLE DES MATIÈRES
- 1. Présentation
- 2. Préparation du support de stockage
- 3. Connexion des contacts d’entrée
- 4. Connexion des contacts de sortie
- 5. Première mise en route
- 6. Mise à jour du micrologiciel
- 7. Référence
1. Présentation
Le MicroPlayer mkIII est un lecteur audio autonome supportant les fichiers WAV et MP3 stockés sur une carte SD ou sur une clé USB. Les fichiers peuvent être lus automatiquement à la mise sous tension ou sur déclenchement par des événements externes (contacts d’entrée, commandes RS-232, télécommande infrarouge).

1. Molette de volume pour la sortie haut-parleurs amplifiée | 8. Connecteur hôte USB 2.0 pour clé USB, type-A |
| 2. Bouton paramétrable A (diminue le volume par défaut) | 9. Liaison série RS-232 et sortie d’alimentation, bornier débrochable |
| 3. Bouton paramétrable B (augmente le volume par défaut) | 10. 4 contacts d’entrée optocouplés et sortie d’alimentation, bornier débrochable |
| 4. Emplacement pour carte SD | 11. 2 sorties MOSFET et sortie d’alimentation, bornier débrochable |
| 5. LED d’état | 12. Sortie audio stéréo au niveau ligne 0 dBu, connecteurs RCA |
| 6. Capteur infrarouge | 13. Sortie audio stéréo haut-parleurs amplifiée de classe D, borniers débrochables |
7. Connecteur d’alimentation externe DC | 14. Sortie audio stéréo casque, connecteur standard jack 3,5 mm (TRS) |
2. Préparation du support de stockage

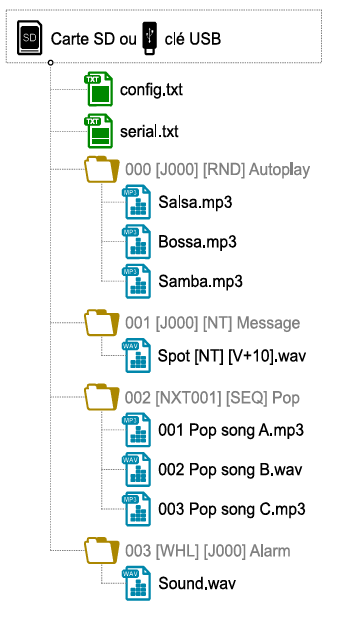

Choisir une carte SD ou une clé USB de qualité, et la formater en FAT32. Y stocker les fichiers utiles selon l’organisation imposée par le lecteur (voir l’exemple ci-contre). Ne pas utiliser de caractères spéciaux ou accentués.
- Fichiers à la racine du support de stockage :
- config.txt (optionnel) : fichier de configuration du lecteur. Voir le chapitre Fichier de configuration.
- serial.txt (optionnel) : fichier définissant les trames « série » à envoyer. Voir le chapitre Liaison série RS-232.
- •Organisation des dossiers à la racine :
- Pas de sous-dossiers autorisés.
- Nommage : xxx [BALISE1][BALISE2] Nom
- xxx : n° du dossier de 000 à 999 utilisé par les commandes. La fonction AutoPlay utilise le dossier 000.
- [BALISEx] (optionnel) : balises contrôlant la lecture. Voir le chapitre Balises des dossiers et des fichiers.
- Nom (optionnel) : nom du dossier (libre).
- •Organisation des fichiers audio dans les dossiers :
- Format : WAV ou MP3
- Nommage : xxx [BALISE1][BALISE2] Nom.ext
- xxx : n° du fichier de 001 à 999 définissant l’ordre de lecture en mode séquentiel. Optionnel et inutilisé en mode aléatoire.
- [BALISEx] (optionnel) : balises contrôlant la lecture. Voir le chapitre Balises des dossiers et des fichiers.
- Nom (optionnel) : nom du fichier (libre).
- ext : extension wav ou mp3.
3. Connexion des contacts d’entrée

Les 4 contacts d’entrée du lecteur sont utilisés pour générer des événements. Des systèmes de déclenchements peuvent y être connectés (ex. : bouton poussoir, détecteur de présence, relais, automate programmable, SensoPad, IRPad, etc.). Ils doivent se comporter comme des contacts ouverts ou fermés entre une entrée et la masse du lecteur, l’activation se faisant sur contact fermé.
Les états d’activation (0 pour ouvert ou 1 pour fermé) des contacts d’entrée sont combinés pour former un code binaire identifiant l’événement généré :
Combinaison xxx = Entrée1 + Entrée2 × 2 + Entrée3 × 4 + Entrée4 × 8 + Entrée5 × 16 + Entrée6 × 32 + Entrée7 × 64 + Entrée8 × 128
Une commande est affectée à chaque événement.
Par défaut, l’événement INPUTxxx résultant de la valeur de combinaison xxx des entrées est associé au lancement de la lecture du dossier xxx.
Le fichier config.txt permet de modifier les commandes affectées aux 15 premières combinaisons
Jusqu’à 4 combinaisons (001, 002, 004, 008), les systèmes de déclenchement peuvent être directement connectés aux entrées. Au-delà, un montage à base de diodes peut être utilisé pour obtenir jusqu’à 15 combinaisons (avec la carte Ext15In par exemple).

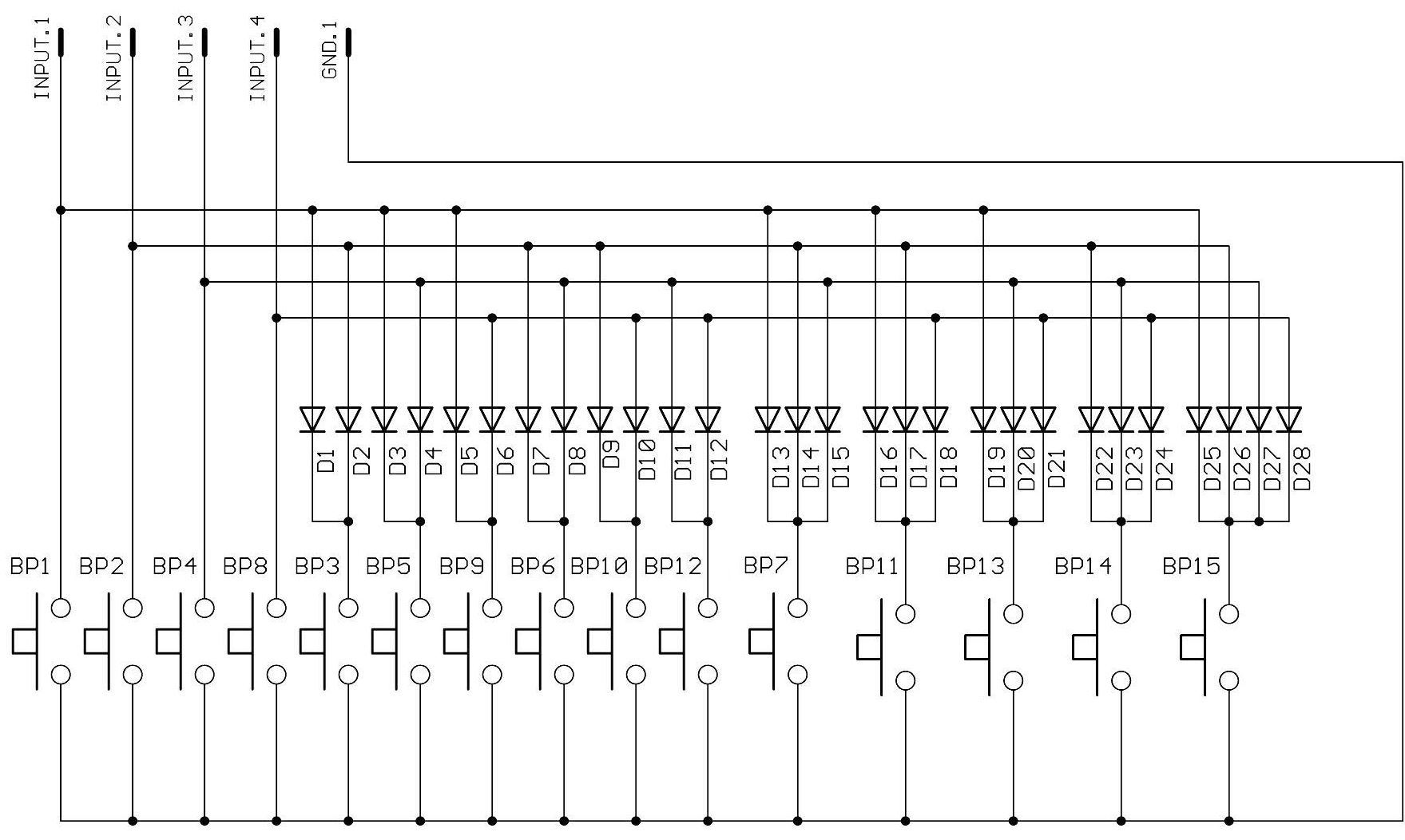

Exemple de circuit :15 boutons poussoirs vers 4 entrées

Bouton | Événement |
BP1 | INPUT001 |
| BP2 | INPUT002 |
| BP3 | INPUT003 |
| BP4 | INPUT004 |
| BP5 | INPUT005 |
| BP6 | INPUT006 |
| BP7 | INPUT007 |
| BP8 | INPUT008 |
| BP9 | INPUT009 |
BP10 | INPUT010 |
| BP11 | INPUT011 |
BP12 | INPUT012 |
| BP13 | INPUT013 |
| BP14 | INPUT014 |
| BP15 | INPUT015 |
4. Connexion des contacts de sortie
Le MicroPlayer mkIII offre 2 sorties avec commutateurs MOSFET (jusqu’à 500 mA par sortie) permettant de contrôler des relais de puissance, des contrôleurs de moteurs, des lumières, des lecteurs et divers dispositifs. Les états des 2 contacts de sortie peuvent être contrôlés par la balise de dossier et de fichier [RLxy]. x et y représentent respectivement les états d’activation des sorties 1 et 2 :
| État d’activation | Description |
| 0 | Ouverture du contact de sortie en début de lecture. |
| 1 | Fermeture du contact de sortie en début de lecture, et ouverture en fin de lecture. |
| 2 | Fermeture du contact de sortie en début de lecture. |
Exemples :
- 001[RL00] : ouverture des deux contacts de sortie lorsque la lecture du dossier 001 commence.
- 002[RL10] : fermeture du contact de sortie 1 pendant la lecture du dossier 002, et ouverture du contact de sortie 2 lorsque la lecture du dossier 002 commence.
- SongA[RL21].mp3 : fermeture du contact de sortie 1 lorsque la lecture du fichier MP3 commence, et fermeture du contact de sortie 2 pendant la lecture du fichier MP3.
5. Première mise en route
- S’assurer que le lecteur est hors tension (adaptateur secteur débranché).
- Connecter les sorties audio à l’installation audio en fonction des besoins.
- Connecter les contacts d’entrée et de sortie en fonction des besoins. Voir les chapitres Connexion des contacts d’entrée et Connexion des contacts de sortie.
- Connecter la liaison série RS-232 si besoin.
- Insérer le support de stockage préparé. Voir le chapitre Préparation du support de stockage.
- Mettre le lecteur sous tension en branchant l’adaptateur secteur.
- Le lecteur est opérationnel.
6. Mise à jour du micrologiciel
Démarrer le lecteur avec un fichier de micrologiciel MPMK2.bin placé à la racine d’une carte SD formatée en FAT32.
La mise à jour par clé USB n’est pas supportée.
7. Référence
7.1 Balises des dossiers et des fichiers
| Balise | Dossier | Fichier | Paramètres | Description | ||
| Min. | Max. | Défaut | ||||
| [Jxxx] | ● | ● | 000 | 999 | Saut vers le dossier xxx en fin de lecture. | |
| [RET] | ● | Retour au dossier précédent en fin de lecture. | ||||
[RND] et [SEQ] | ● | [RND] | Mode de lecture aléatoire ou séquentiel du dossier. | |||
[V+xx] et [V-xx] | ● | ● | Volume relatif du dossier ou du fichier. | |||
[NT] | ● | ● | Blocage de toutes les commandes provenant des contacts d’entrée et des boutons paramétrables de la face avant, et des commandes de changement de dossier provenant de la liaison série. | |||
| [RLxy] | ● | ● | Définition de l’état de tous les contacts de sortie (x pour la sortie 1 et y pour la sortie 2) : 0 = ouverture, 1 = fermeture pendant la lecture, 2 = fermeture. | |||
| [RSxxx] | ● | Envoi de la trame RS-232 #xxx du fichier serial.txt. | ||||
[WHL] | ● | Lecture du dossier tant que la combinaison des entrées correspondantes reste activée. | ||||
[NXTxxx] | ● | Lecture des xxx fichiers suivants à chaque fois que le dossier est lu. | ||||
7.2 Fichier de configuration
Le fichier de configuration config.txt est un fichier texte brut placé à la racine du support de stockage. Chaque ligne permet de définir un paramètre du lecteur selon le tableau.
Définition du paramètre | Valeurs acceptées | Valeur par défaut | Description |
| #ID:xxx | 001 à 127 | 001 | Identifiant du lecteur sur la liaison série RS-232. |
| #VOLUME:xx | 00 à 64 | Dernière valeur utilisée | Volume du lecteur à la mise sous tension. |
| #RS_MONITORING:x | 0 : pas de surveillance 1 : mode « Daisy Chain » 2 : surveillance 3 : surveillance étendue | 0 | Mode de surveillance (monitoring) de la liaison série RS-232. |
| #BOOT:xxx | 000 à 999 | 000 | Dossier à lire à la mise sous tension. |
| #INPUTxx:cmd | xx : 01 à 15 cmd : voir la table des commandes | FOLDER0xx | Commandes affectées aux combinaisons des contacts d’entrée. |
| #BUTTONx:cmd | x : 1 ou 2 cmd : voir la table des commandes | BUTTON1:VOLUME_MINUS BUTTON2:VOLUME_PLUS | Commandes affectées aux boutons spéciaux de la télécommande infrarouge et de la face avant du lecteur. |
| #BAUDRATE:xxxxx | 9600, 19200, 38400 | 19200 | Débit du port série RS-232. |
| #POWER:x | 0 : mode normal 1 : mode économie d’énergie | 0 | Activation du mode économie d’énergie. |
| Commande | Paramètres | Description | |
| Min. | Max. | ||
| PLAY | Lecture du dernier fichier lu. | ||
| STOP | Arrêt de la lecture. | ||
| NEXT_TRACK, PREV_TRACK | Lecture du fichier suivant / précédent du dossier en cours. | ||
| NEXT_FOLD, PREV_FOLD | Lecture du dossier suivant / précédent. | ||
| FOLDERxxx | 000 | 999 | Lecture du dossier xxx. |
| VOLUME_PLUS, VOLUME_MINUS | Augmentation / diminution du volume d’un pas. | ||
| RSxxx | 001 | 999 | Envoi de la trame RS-232 #xxx du fichier serial.txt. |
7.3 Liaison série RS-232
Cette liaison permet au lecteur de recevoir des commandes, d’envoyer des trames arbitraires et d’envoyer des informations d’état.
Par défaut, elle est configurée comme suit (modifiable avec config.txt) :
Débit (bauds) | Bit(s) de départ | Bit(s) de données | Bit(s) de parité | Bit(s) d’arrêt | Handshake |
| 19200 | 1 | 8 | 0 | 1 | Aucun |
Le protocole de réception est basé sur une trame de 3 octets : « Statut », « Commande » et « Donnée » :
Statut | Description | Commande | Description | Donnée | Description |
| 80h | Tous les lecteurs. | 01h, 11h, 21h, 31h, 41h, 51h, 61h et 71h | Lecture d’un dossier depuis une banque de 128 dossiers. commande = banque × 10h + 1 | 00h à 7Fh | Numéro du dossier dans la banque. |
| 81h à FFh | Uniquement le lecteur d’identifiant 001 à 127. | 02h | Contrôle de la lecture et de volume. | 01h | Lecture du dernier fichier lu. |
| 02h | Arrêt de la lecture. | ||||
| 03h | Fichier suivant dans le dossier en cours. | ||||
| 04h | Fichier précédent dans le dossier en cours. | ||||
| 06h | Lecture du dossier suivant. | ||||
| 07h | Lecture du dossier précédent. | ||||
| 09h | Augmenter le volume d’un pas | ||||
| 0Ah | Diminuer le volume d’un pas | ||||
| 03h | Contrôle du volume. | 00h à 40h | Valeur du volume. |
Des trames arbitraires peuvent être envoyées avec la balise [RSxxx] et les contacts d’entrée. Ces trames doivent être définies dans le fichier serial.txt à la racine du support de stockage, sous la forme #xxx:tt tt tt…, avec une définition par ligne (ex. : #002:98 75 21 35 45 B2).
Le protocole de surveillance (monitoring) est structuré comme le protocole de réception. L’octet de statut a la même signification. Ce protocole envoie les octets de commandes et de données suivants, selon le mode sélectionné par le fichier config.txt.
| Mode | Description | Commande | Donnée | Description | |
| 0 | Pas de surveillance | Le lecteur n’envoie rien d’autre que les trames du fichier serial.txt. | |||
| 1 | Daisy Chain | Le lecteur renvoie tout ce qu’il reçoit. | |||
| 2 | Surveillance | 00h | 00h | Lecteur prêt. Envoyé à la mise sous tension. | Envoyé sur événement. |
| 03h | Début de lecture. | ||||
| 04h | Fin de lecture. | ||||
| 3 | Surveillance étendue | 00h | 00h | Lecteur prêt. Envoyé à la mise sous tension. | |
| 03h | Début de lecture. | ||||
| 04h | Fin de lecture. | ||||
| 01h | Pas de lecture. | Envoyé toutes les 250 ms, sauf si le lecteur est indisponible à cause d’un problème. | |||
| 02h | Lecture en cours. | ||||
