Contrôle du lecteur avec les dossiers et les fichiers

Modifié le Jeu, 30 Juill. à 6:18 H

Les lecteurs VP320 et VP330 de Waves System permettent un contrôle précis de la lecture grâce à une organisation spécifique des dossiers et fichiers. Les noms des dossiers définissent non seulement leur ordre de lecture, mais aussi leur comportement. Ce guide détaille comment structurer vos supports de stockage pour exploiter pleinement les fonctionnalités de base de votre appareil.

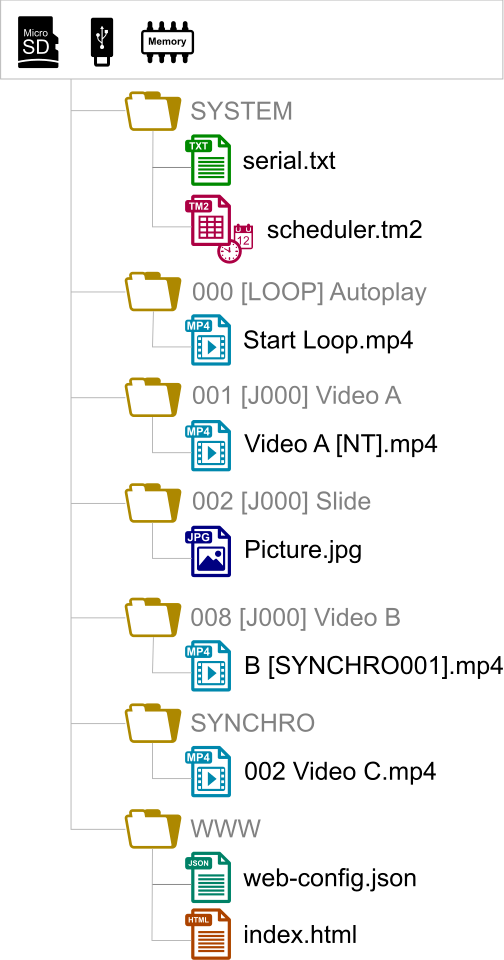

Organisation des dossiers

Structure de base (Commun VP320/VP330)

Un seul niveau de dossier est autorisé à partir de la racine du support de stockage (USB, SD, etc.).
Les noms des dossiers doivent commencer par 3 chiffres (de 000 à 999), suivis de paramètres optionnels (balises) et d’un nom personnalisé (facultatif).
Exemple : 001[LOOP] MonDossier

⚠️ Règles de nommage :
Utilisez uniquement des caractères alphanumériques non accentués (pas de caractères spéciaux comme é, è, ç, !, @, etc.).
Les 3 premiers chiffres définissent le numéro du dossier et son identifiant principal.

Numérotation et utilisations (Commun VP320/VP330)

Numéro de dossier	Utilisation par défaut
`000`	Dossier Autoplay : Lu automatiquement à la mise sous tension si présent.
`001`	Déclenchable par l’entrée de contact externe 1 (VP320 et VP330).
`002` à `999`	Peut être utilisé pour des sauts manuels, des déclenchements horodatés ou des scénarios personnalisés.

Remarques :
Le dossier 000 est prioritaire à la mise sous tension. S’il est absent, le lecteur passe en mode STOP.
Le dossier par défaut à la mise sous tension peut être modifié dans le menu de configuration.

Utilisation des entrées de déclenchement

Les entrées de déclenchement permettent de lancer la lecture de dossiers spécifiques en fonction de l’entrée activée.

Pour le VP320

1 entrée de déclenchement (paramétrable dans le menu).
Déclenche par défaut le dossier 001.
Peut être réaffectée à un autre dossier ou commande via le panneau de configuration.

? À noter : Le VP320 dispose d’une seule entrée physique, mais il peut être utilisé dans des configurations avancées (ex: connexions en série).

Pour le VP330

1 entrée séparée + 8 entrées supplémentaires (groupe de 8).
Entrée séparée : Déclenche par défaut le dossier 001 (paramétrable).
8 entrées du groupe : Permettent de déclencher les dossiers 001 à 255, selon un code binaire formé par l’état de toutes les entrées.

Correspondance entre entrées et dossiers (VP330 uniquement)

Ce tableau montre les combinaisons binaires pour les 8 entrées du VP330, permettant de déclencher les dossiers 001 à 255 :

Dossier	1	2	3	4	5	6	7	8
	N° entrée
	Valeur binaire correspondante
	1	2	4	8	16	32	64	128
001	x
002		x
003	x	x
004			x
005	x		x
006		x	x
007	x	x	x
008				x
009	x			x
010		x		x
011	x	x		x
012			x	x
013	x		x	x
014		x	x	x
015	x	x	x	x
016					x
017	x				x
031	x	x	x	x	x
032						x
033	x					x
063	x	x	x	x	x	x
064							x
065	x						x
127	x	x	x	x	x	x	x
128								x
129	x							x
254	x	x	x	x	x	x	x
255	x	x	x	x	x	x	x	x

À noter :
Les 255 combinaisons couvrent tous les dossiers de 001 à 255.
Les 8 entrées du VP330 permettent de déclencher des dossiers en fonction de leur état binaire (ex: entrée 1 + entrée 2 = dossier 003).

Organisation des fichiers à l’intérieur des dossiers

Règles de nommage des fichiers

En mode aléatoire ([RND] ou pas de balise) : Les noms des fichiers peuvent être libres (sans impact sur l’ordre de lecture).
En mode séquentiel ([SEQ]) : Les fichiers sont lus dans l’ordre alphanumérique croissant (ex: 001.mp4, 002.mp4, etc.).
*→ Astuce : Préfixez vos fichiers avec des numéros à 3 chiffres pour garantir l’ordre souhaité (ex: 001_vidéo.mp4, 002_vidéo.mp4).

Ajout de balises aux fichiers

Vous pouvez aussi ajouter des balises directement dans le nom des fichiers pour appliquer des paramètres spécifiques :

001[J367] mon_message.mkv : Après la lecture, saute vers le dossier 367.
063[RS020] nom_du_fichier.wav : Envoie la trame RS-232 n°20 à la fin de la lecture.
845[V+12] mon_fichier.mp3 : Augmente le volume de 12% pendant la lecture.
ma_chanson[NT].wav : Désactive les interruptions pendant la lecture.

À noter :
Les fichiers absents sont ignorés (pas d’erreur, la lecture continue).
Pour les formats supportés, consultez le chapitre Formats de fichiers audio/vidéo supportés.

Dossiers spéciaux

Dossier `SYSTEM` (optionnel)

Contient des fichiers de configuration avancée :
- scheduler.tm2 : Fichier de programmation horaire.
- scenario-config.json : Indexation des pages web.
- serial.txt : Trames RS-232.
- web-config.json : Configuration des pages web.

Dossier `WWW` (optionnel)

Héberge les pages web affichables localement (sans connexion réseau).

Cas particuliers et dépannage

Dossier sans balise

Si un dossier n’a aucune balise, le lecteur le lit aléatoirement (ou séquentiellement si [SEQ] est défini par défaut) et s’arrête à la fin.

Dossier absent

Si un dossier n’existe pas mais est appelé par une balise (ex: [J999]), l’action est ignorée et la lecture continue.

Dossier vide

Un dossier vide est lu instantanément (pas de fichier à jouer). Les balises associées (ex: [Jxxx], [RET]) sont appliquées normalement.

Boucle avec balises

Si un dossier est lu en boucle (ex: 001[J001]), toutes les balises (début et fin) sont réexécutées à chaque tour.
→ Pour éviter cela, utilisez [LOOP] à la place de [Jxxx].
