Installation et configuration physique du SensoPad

Le SensoPad est un détecteur de proximité capacitif conçu pour fonctionner à travers des matériaux isolants comme le bois, le verre ou d'autres surfaces non conductrices. Son installation dépend de l'épaisseur du support : une méthode est adaptée aux supports minces, tandis qu'une autre est recommandée pour les supports plus épais.

Installation sur un support mince

Pour une détection optimale à travers une paroi mince (moins de 10 mm), suivez ces étapes :

• Découpez la zone de détection sur le support en fonction de vos besoins.
• Collez directement le SensoPad à l'arrière de la zone de détection, en veillant à ce que l'adhésif conducteur soit bien en contact avec la surface.
• Assurez-vous que le SensoPad est fermement fixé pour éviter tout mouvement qui pourrait compromettre la détection.

Installation sur un support épais

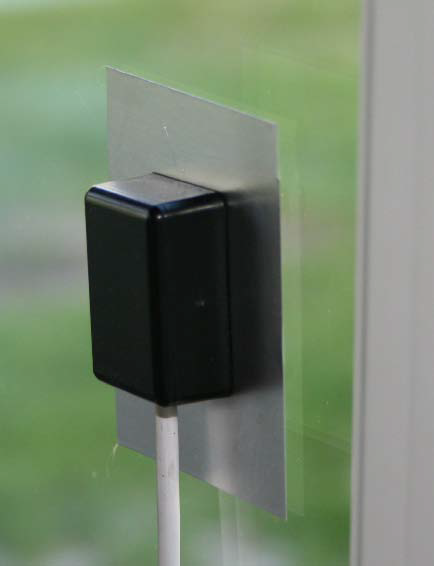

Pour les supports plus épais ou pour augmenter la zone de détection, l'utilisation d'une électrode supplémentaire est recommandée :

• Découpez la feuille d'aluminium fournie à la taille et à la forme souhaitées pour créer une électrode adaptée à votre application.
• Collez l'électrode à l'arrière du support, en couvrant la zone où la détection doit avoir lieu.
• Placez ensuite le SensoPad sur l'électrode, en utilisant l'adhésif conducteur pour assurer un contact électrique optimal.

Attention : L'adhésif fourni avec le SensoPad est conducteur. Si vous devez déplacer le SensoPad, il sera probablement nécessaire de remplacer l'adhésif. L'utilisation d'un adhésif non conducteur empêchera le contact électrique entre le SensoPad et l'électrode, ce qui pourrait rendre le détecteur inopérant.
