Le SensoPad est conçu pour être connecté à une source d'alimentation et à un système de contrôle ou de déclenchement. Son câblage est simple et repose sur quatre fils distincts, chacun ayant une fonction spécifique. Une bonne compréhension de ces connexions est essentielle pour garantir un fonctionnement optimal du détecteur.

Description des fils

Le SensoPad est équipé de quatre fils, chacun identifié par une couleur spécifique :

• Fil rouge : Alimentation positive (+V). Doit être connecté à la borne positive de votre source d'alimentation (7V à 15V DC).
• Fil noir : Alimentation négative (0V). Doit être connecté à la masse (GND) de votre source d'alimentation.
• Fil jaune : Sortie de commutation (OUT). Ce fil transmet le signal de détection. Il peut être connecté à l'entrée de déclenchement d'un appareil compatible (ex. : lecteur vidéo, système de contrôle).
• Fil bleu : Alimentation négative de la sortie (0V). Doit être connecté à la masse (GND) pour compléter le circuit de la sortie.

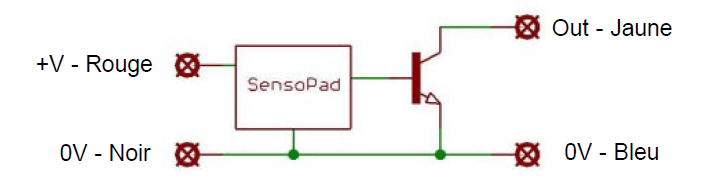

Schéma de connexion

Pour connecter le SensoPad :

1. Branchez le fil rouge à la borne positive (+V) de votre alimentation (7V à 15V DC).
2. Branchez le fil noir à la borne négative (0V ou GND) de votre alimentation.
3. Branchez le fil jaune à l'entrée de déclenchement de l'appareil que vous souhaitez contrôler (ex. : entrée déclenchable d'un lecteur VP320/VP330).
4. Branchez le fil bleu à la masse (0V ou GND) de votre système pour compléter le circuit de sortie.

Caractéristiques électriques

Assurez-vous que votre alimentation respecte les spécifications suivantes pour éviter d'endommager le SensoPad :

• Tension d'alimentation : 7V à 15V DC (12V nominal).
• Courant consommé : Environ 10 mA.
• Sortie : Type à collecteur ouvert, compatible avec une tension maximale de 50V et un courant de 100 mA.

Remarque : Le SensoPad est conçu pour une faible consommation, ce qui le rend idéal pour les applications nécessitant une alimentation stable et économique.
