Installer et raccorder le Micro AMP 1

Le Micro AMP 1 reçoit une source audio stéréo au niveau ligne et peut alimenter des haut-parleurs et un casque. Il dispose également d’une sortie audio au niveau ligne.

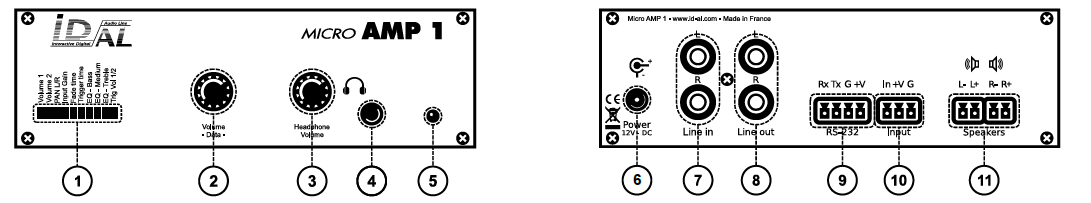

1. Indicateurs de sélection des paramètres
2. Molette cliquable (volumes et autres réglages)
3. Molette de volume pour la sortie casque
4. Sortie audio stéréo casque, connecteur standard jack 3,5 mm (TRS)
5. Indicateurs de mise sous tension
6. Connecteur d’alimentation externe DC
7. Entrée audio stéréo asymétrique au niveau ligne, connecteur RCA standard
8. Sortie audio stéréo asymétrique au niveau ligne, connecteurs RCA standard
9. Liaison série RS-232 et sortie d’alimentation, bornier débrochable
10. Contact d’entrée optocouplé et sortie d’alimentation, bornierébrochable
11. Sortie audio stéréo haut-parleurs amplifiée de classe D, borniers débrochables

Repérer les connexions

• Entrée audio stéréo au niveau ligne : connecteurs RCA.
• Sortie audio stéréo au niveau ligne : connecteurs RCA.
• Sortie haut-parleurs stéréo amplifiée : borniers débrochables.
• Sortie casque stéréo : jack 3,5 mm.
• Contact d’entrée et liaison RS-232 : borniers débrochables.
• Alimentation externe : connecteur DC.

Effectuer la première mise en route

1. Vérifiez que l’appareil est hors tension : l’adaptateur secteur doit être débranché.
2. Raccordez l’entrée audio à la source de votre installation.
3. Raccordez les sorties nécessaires à votre installation : sortie au niveau ligne, haut-parleurs ou casque.
4. Si vous utilisez un déclencheur, raccordez le contact d’entrée.
5. Si vous utilisez la commande série, raccordez la liaison RS-232.
6. Branchez l’adaptateur secteur pour mettre l’appareil sous tension.
7. Configurez l’appareil avec la molette cliquable de la face avant.

La face avant comporte une molette cliquable pour les réglages de l’appareil et une molette distincte pour le volume du casque.
