Installer et raccorder le Micro AMP 4 mkII et le Micro AMP 4/2

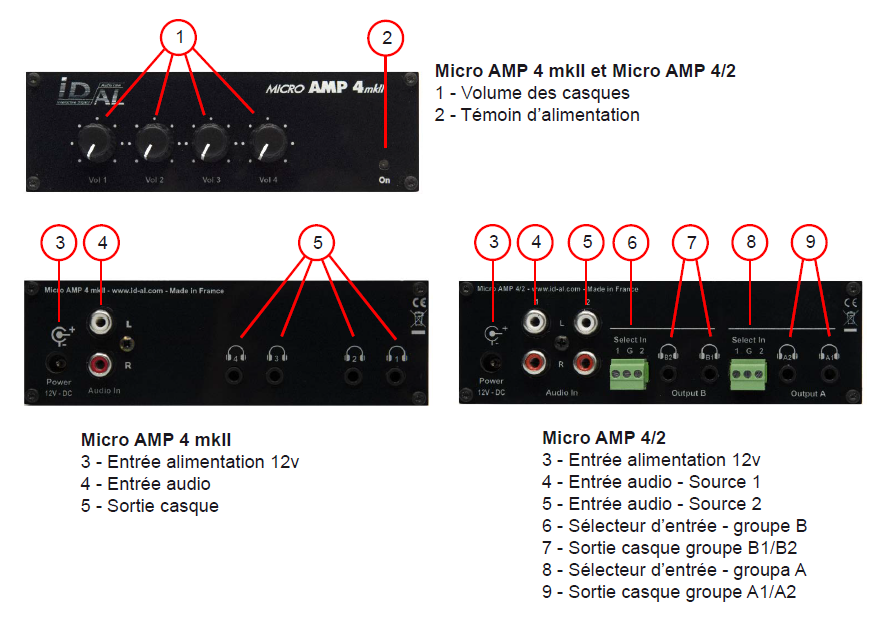

Les Micro AMP 4 mkII et 4/2 disposent chacun de quatre sorties casque et d’un réglage de volume par sortie. Le Micro AMP 4 mkII possède une entrée audio ; le Micro AMP 4/2 en possède deux, sélectionnables séparément pour deux groupes de casques.

Avant le branchement

• Installez l’appareil dans un local sec, exempt de poussière.
• Ne l’installez pas directement contre un mur.
• Avant la mise en service, vérifiez que la tension du réseau correspond à celle indiquée sur la plaque signalétique de l’alimentation.

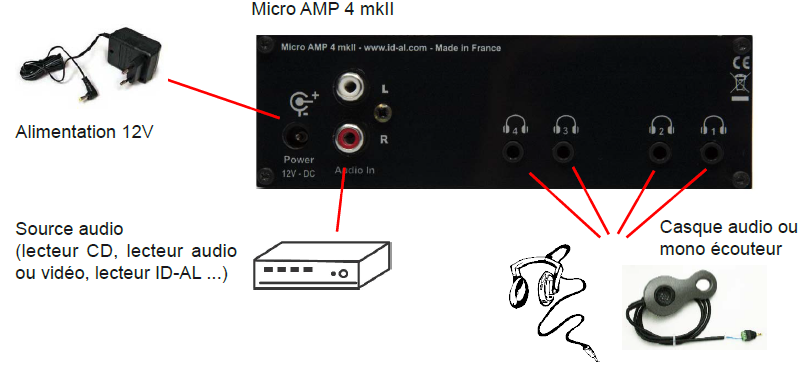

Micro AMP 4 mkII

1. Branchez la source audio sur l’entrée RCA.
2. Branchez les casques sur les quatre sorties jack 3,5 mm.
3. Branchez l’alimentation 12 V DC.
4. Réglez le volume de chaque casque avec sa commande.

Chaque sortie dispose de son propre réglage de volume.

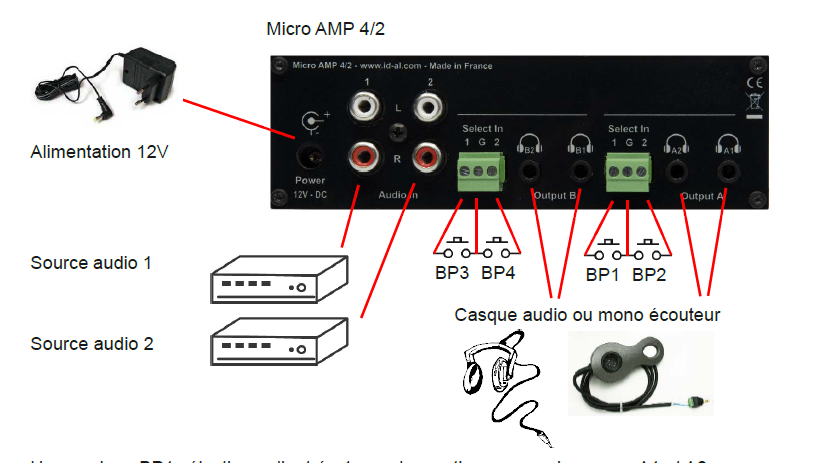

Micro AMP 4/2

1. Branchez les sources audio sur les entrées RCA Source 1 et Source 2.
2. Branchez les casques sur les sorties des groupes A1/A2 et B1/B2.
3. Raccordez les boutons de sélection des sources aux entrées prévues pour chaque groupe, selon les repères de l’appareil.
4. Branchez l’alimentation 12 V DC.
5. Sélectionnez la source de chaque groupe et réglez séparément le volume de chaque casque.

Si vous utilisez une alimentation régulée et filtrée ou une batterie, choisissez 12 V DC. Le connecteur DC mesure 2,1 mm / 5,5 mm, avec le positif au centre.
