Installer et raccorder le Micro AMP 2 mkII

Le Micro AMP 2 mkII comprend un amplificateur pour haut-parleurs et un amplificateur pour casque, avec un réglage de volume pour chaque sortie.

Avant le branchement

• Installez l’appareil dans un local sec, exempt de poussière, en intérieur ou dans un environnement protégé de l’humidité. Ne l’installez pas directement contre un mur.
• Évitez les sources importantes de chaleur, les lieux excessivement chauds ou froids, les atmosphères favorisant la combustion et les locaux présentant un risque d’explosion.
• Après de fortes variations de température, notamment après un transport, laissez l’appareil atteindre la température ambiante avant de le brancher pour éviter les dommages liés à la condensation.
• Avant la mise en service, vérifiez l’état de l’appareil, des câbles et des connexions. Faites remplacer immédiatement les éléments endommagés.
• Vérifiez que la tension et la fréquence du réseau correspondent aux indications de l’alimentation.
• Branchez la prise secteur en dernier et gardez-la accessible après l’installation.
• Débranchez l’alimentation avant toute intervention ou opération d’entretien. Débranchez également l’appareil lorsqu’il n’est plus utilisé.
• Retirez la prise en tenant sa fiche, sans tirer sur le cordon. Évitez de laisser les câbles traîner au sol.
• Évitez les chocs, les manipulations brusques et les mises sous tension et hors tension très rapprochées.
• Le branchement électrique, les réparations et l’entretien doivent être effectués par des personnes qualifiées.
• Utilisez les pièces d’origine et les accessoires mentionnés dans la documentation ou explicitement agréés par le fabricant.

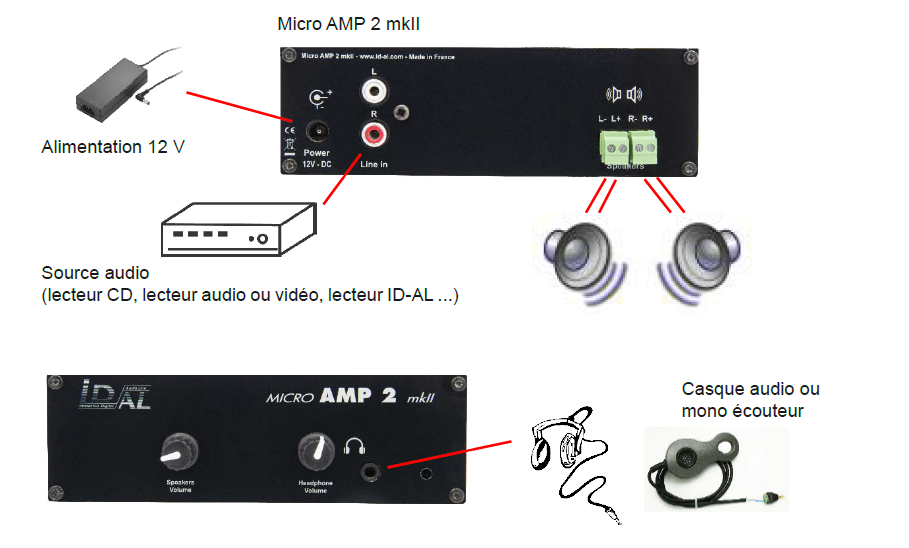

Raccorder l’appareil

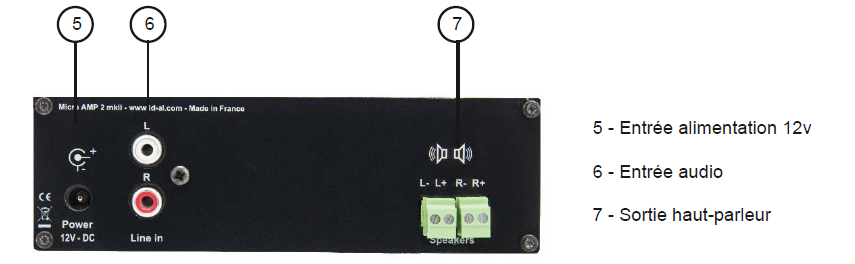

1. Branchez la source audio stéréo sur l’entrée RCA au niveau ligne.
2. Branchez les haut-parleurs sur les borniers de sortie haut-parleurs, selon les repères de l’appareil.
3. Branchez le casque sur la sortie jack 3,5 mm si nécessaire.
4. Branchez l’alimentation 12 V DC.

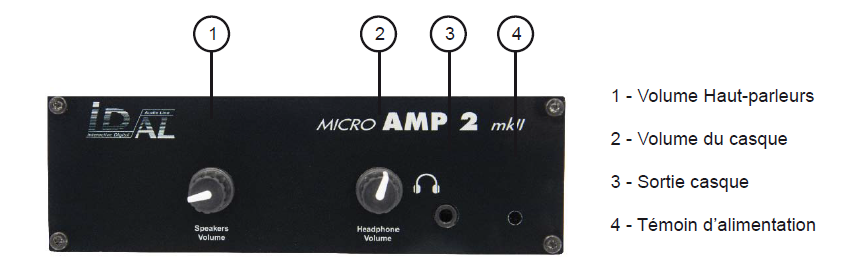

5. Réglez séparément le volume des haut-parleurs et celui du casque avec les commandes en face avant.

Les sorties haut-parleurs et casque permettent d’écouter le même signal, avec un réglage de volume séparé pour chacune.

Si vous utilisez une alimentation régulée et filtrée ou une batterie, choisissez 12 V DC. Le connecteur DC mesure 2,1 mm / 5,5 mm, avec le positif au centre.
