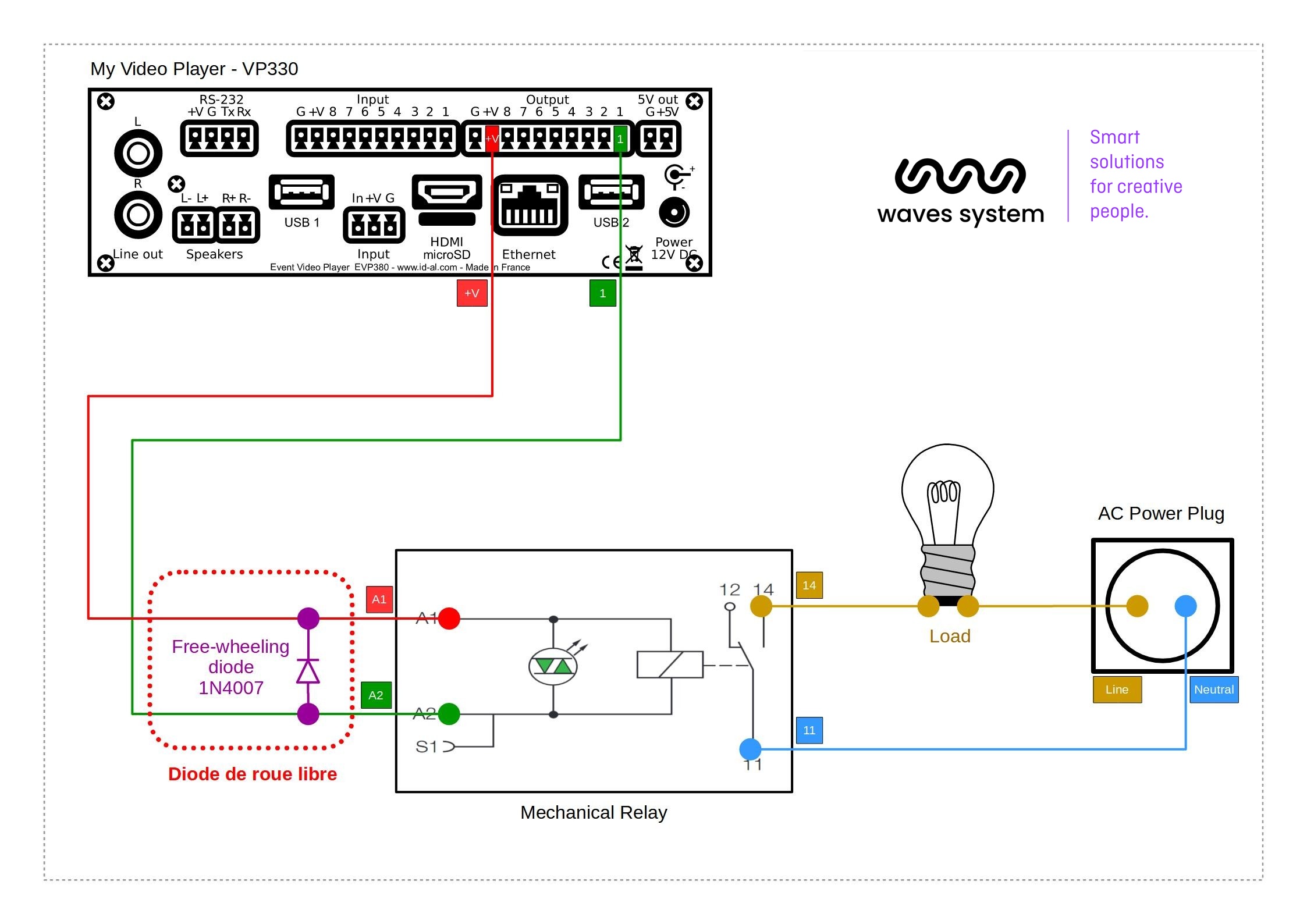

Les relais de sorties du lecteur sont de relais de contôle. Pour piloter un système éléectrique qui cosmme plus de 20V ou 500mA, il convient d'ajouter un relai de puissance. Voici le plan de cablage associé :
Voici 2 références de relai de puissance adaptées à la majorité des projets : ABBR600 1SNA645069R0000 ou CRYDOM ED24D5.
