Câblage — système stéréo

REMARQUE : Débranchez l'équipement avant de configurer toutes les connexions audio et d'alimentation.

Étape 1 : Connexions des câbles des haut-parleurs

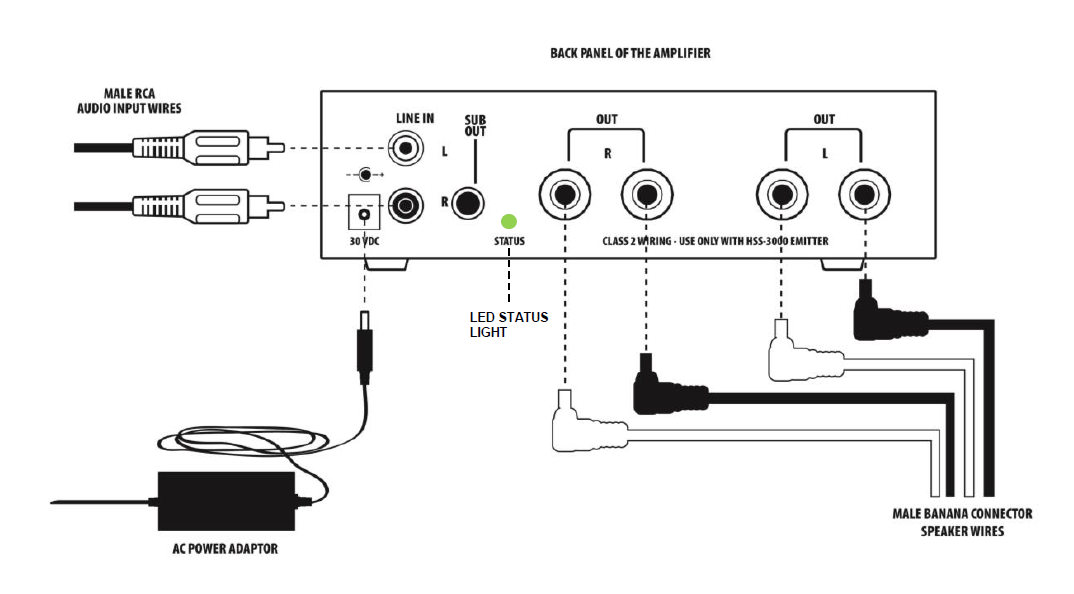

Connectez les câbles avec des connecteurs banane rouge et noir à l'arrière de chaque haut-parleur et les extrémités correspondantes à l'arrière de l'amplificateur, comme illustré.

Étape 2 : Connexions des câbles RCA

Branchez l'extrémité double fiche RCA de ce câble dans l'amplificateur. Connectez l'autre extrémité à votre source audio (iPhone, iPad, PC, lecteur MP3, TV, etc.). L'impédance d'entrée est d'environ 10 kΩ.

REMARQUE : Lors de l'application de l'alimentation au système, le volume augmentera progressivement, pouvant prendre jusqu'à 1 minute pour atteindre le volume maximal. Attendez que ce délai soit écoulé avant de régler le niveau d'entrée de l'amplificateur.

Étape 3 : Connexion de l'alimentation de l'amplificateur

1. Branchez le cordon d'alimentation de l'amplificateur dans l'alimentation 30V CC située à l'arrière de l'amplificateur.
2. Branchez l'alimentation de l'amplificateur dans une prise CA correctement mise à la terre.

REMARQUE : L'unité ne dispose pas d'interrupteur d'alimentation. Elle s'allumera automatiquement lorsque l'alimentation CA sera établie. Après la connexion à la prise CA, une petite lumière LED située à côté de la prise d'alimentation CC s'allumera en vert, indiquant que l'unité est sous tension.
