La liaison RS-232 du Micro AMP 1 permet de recevoir des commandes et d’envoyer des informations d’état.
Paramètres par défaut
| Débit | 19 200 bauds |
|---|---|
| Bit de départ | 1 |
| Bits de données | 8 |
| Parité | Aucune |
| Bit d’arrêt | 1 |
| Handshake | Aucun |
Format des commandes reçues
La trame comporte trois octets, dans cet ordre : Statut, Commande, Donnée.
80h: adressage de tous les appareils.81hàFFh: adressage d’un appareil d’identifiant 001 à 127.
| Commande | Fonction | Donnée documentée |
|---|---|---|
03h | Régler le volume principal (Volume 1) | 00h à 38h |
04h | Demander les réglages et informations générales | 40h |
08h | Régler le débit RS-232 | 30h : 4 800 ; 31h : 9 600 ; 32h : 19 200 bauds |
09h | Activer le volume secondaire (Volume 2) | 01h |
7Fh | Régler l’identifiant RS-232 | 01h à 7Fh |

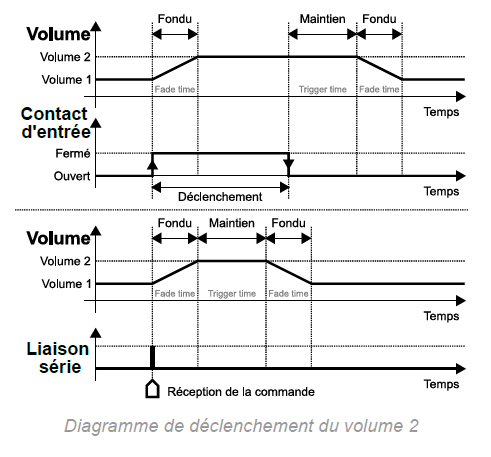

Comportement de la commande d’activation de Volume 2
A la réception de la commande, l’appareil passe de Volume 1 à Volume 2 selon le réglage Fade time. Il maintient ensuite Volume 2 selon le réglage Trigger time, puis revient à Volume 1 selon le réglage Fade time.
